一、安装步骤

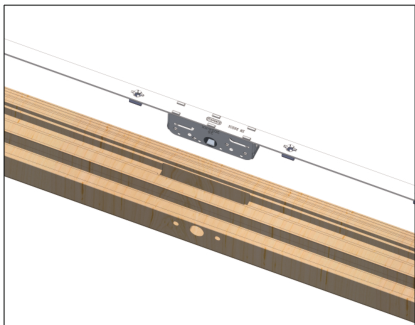

将锁体装入扇槽口内
将锁体装入扇槽口内。

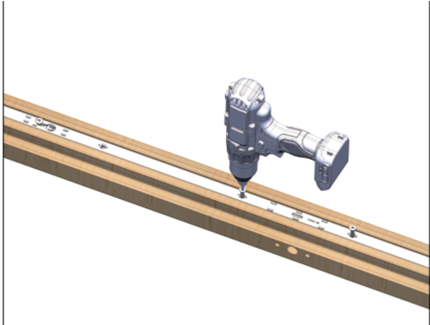

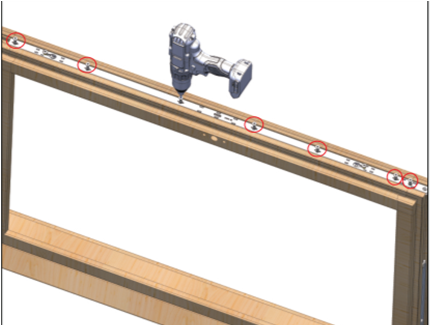

安装梅花木螺钉
按图示位置安装梅花木螺钉，完成锁体固定。
1079 / 1094 / 1074
系统型号
80 KG
系统承重
25,000 次
寿命测试
0°-90°
开启角度
产品核心优势
- A: 承重高，系统承重最大可达 80KG。
- B: 寿命测试：承重 80KG，25,000 次，符合 EN1191。
- C: 任意位置可通过把手打到锁闭位置而锁定，操作轻松。
- D: 开启角度 0°-90°，设计使用寿命 35 年，质量保障期 10 年。
安装步骤
按照外开窗系统 1079 / 1094 / 1074 安装步骤图，查看锁体装入、框扇组件安装、窗框窗扇连接与合页调节说明。
二、框扇组件与窗框的安装（螺丝规格：TORX-30-M5）

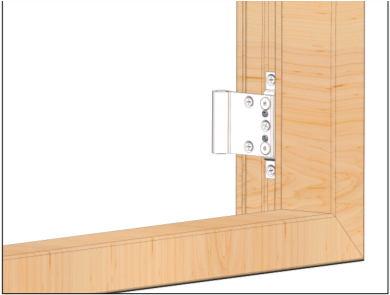

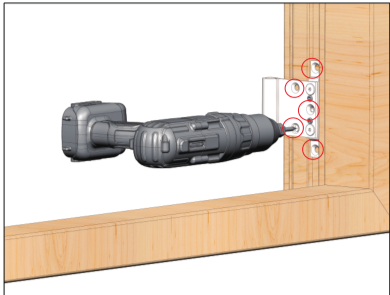

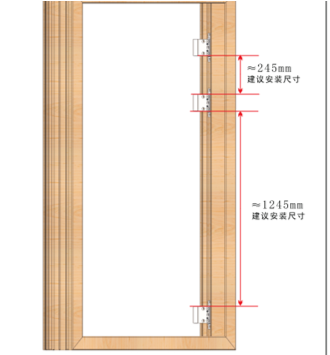

将框合页固定在框上
将合页放在型材面上，计算好安装位置。打上固定螺丝，完成安装。

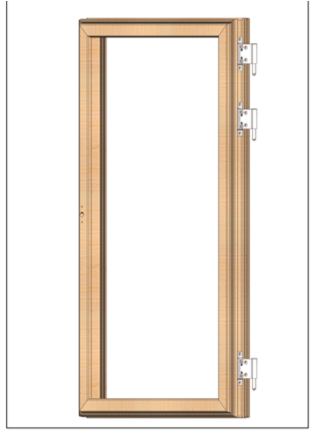

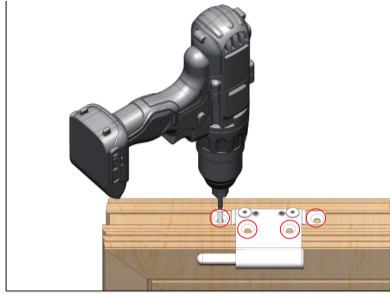

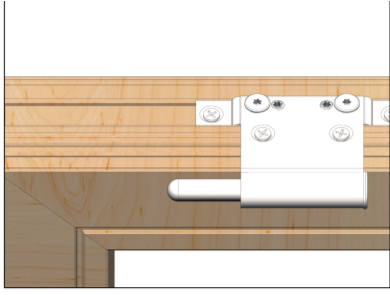

将扇合页固定在扇上
将合页放在型材面上，计算好安装位置。打上固定螺丝，完成安装。

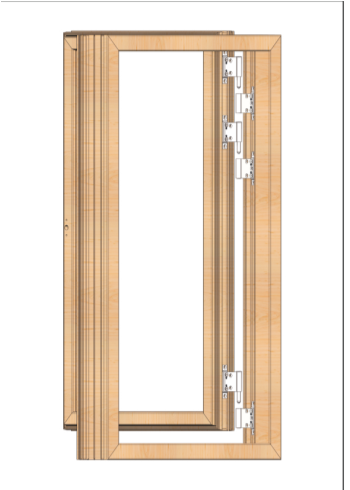

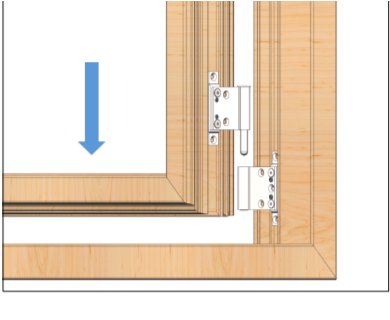

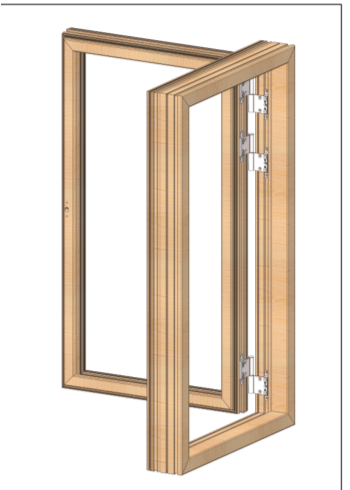

将扇与框连接
将扇合页销子对上框合页的孔装入，完成安装。
三、合页调节功能使用步骤

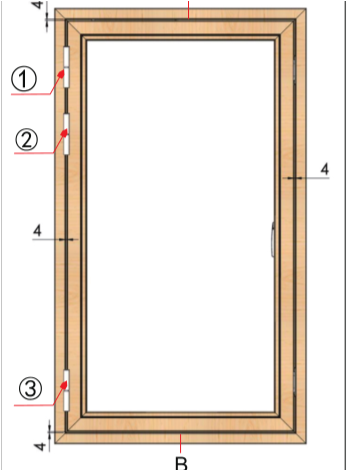

高度调节
当上下间隙不一致时，需要测量具体数值，然后对合页进行调整。顶部间隙大：先调节②号合页，测量间隙对称后再微调①号合页和③号合页。顶部间隙小：先调节①号合页和③号合页，再通过微调②号合页测量间隙。

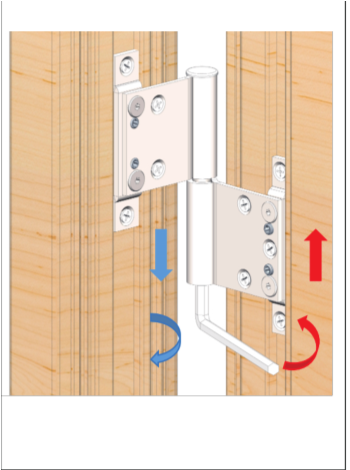

高度调节 ±1.5mm
将内六角扳手对准框合页的底部顶丝进行转动调节。

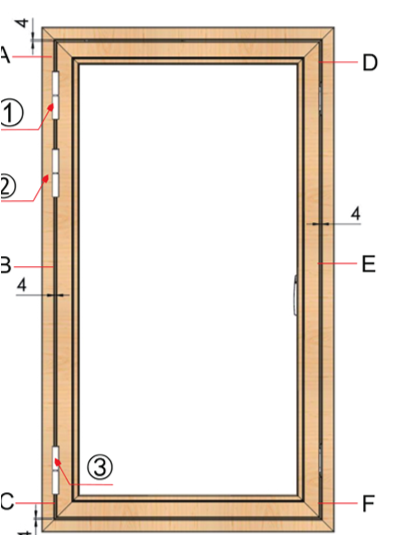

左右调节
当左右间隙不一致时，需要测量具体数值。A点间隙大、C点间隙小时，需要调整③号框合页，再调节①号扇合页，测量数值符合后固定螺丝。

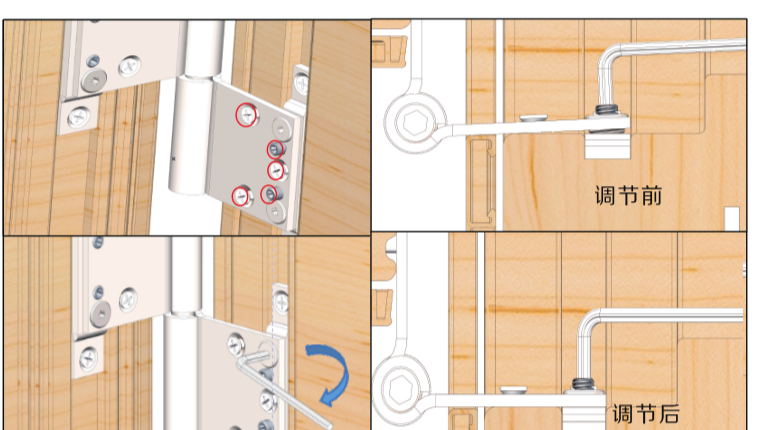

框合页左右调节 ±1.3mm
先将固定螺丝与顶丝拧松，然后用梅花扳手转动调节螺丝，调节到需要的尺寸后将顶丝与固定螺丝拧紧完成调节。

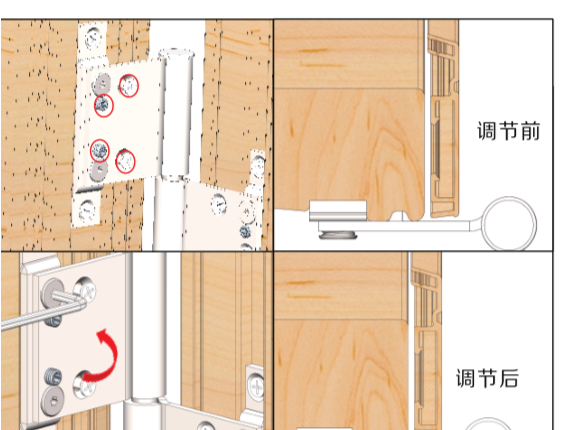

扇合页左右调节 ±1.3mm
先将固定螺丝与顶丝拧松，然后用梅花扳手转动调节螺丝，调节到需要的尺寸后将顶丝与固定螺丝拧紧完成调节。
获取完整安装说明文档
查看外开定位系统 1079 / 1094 / 1074 完整安装说明书 PDF，包含详细图解与安装步骤。
