100 KG
承重能力
±1.3
横向调节 mm
±1.5
高度调节 mm
SST 750h
盐雾测试
产品核心优势
- A: 承重能力100公斤，横向调节±1.3毫米和高度调节±1.5毫米。
- B: 简化设计，安装便捷：简洁的结构设计确保无忧安装。
- C: 广泛适用性：兼容300-1200毫米的型材宽度，满足各种空间需求。
- D: 优异的耐腐蚀性：SST盐雾测试长达750小时，CCT循环腐蚀测试长达240小时。
安装指南
一、框架和窗扇组件安装
1

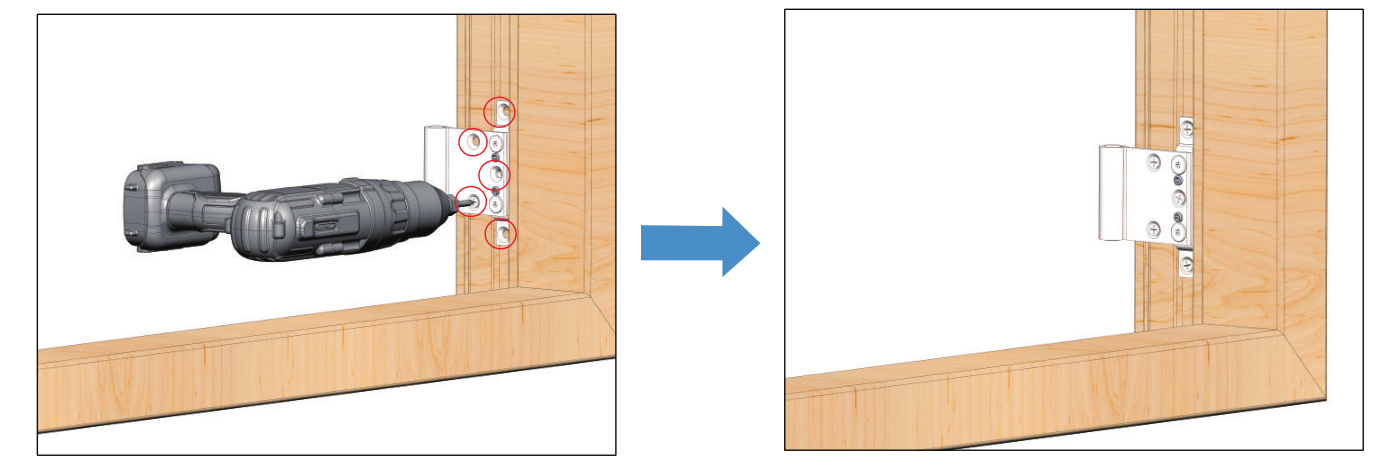

将框架铰链固定到框架上
将铰链定位在型材表面，计算安装位置，并拧入固定螺丝以完成安装。
2

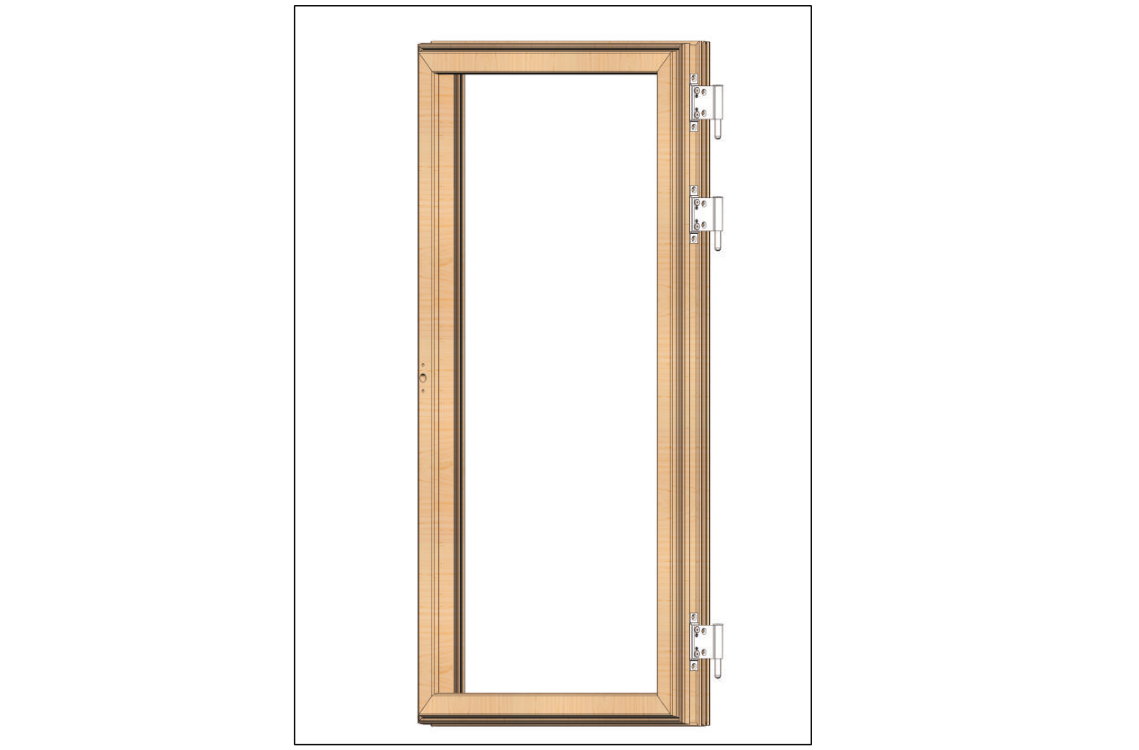

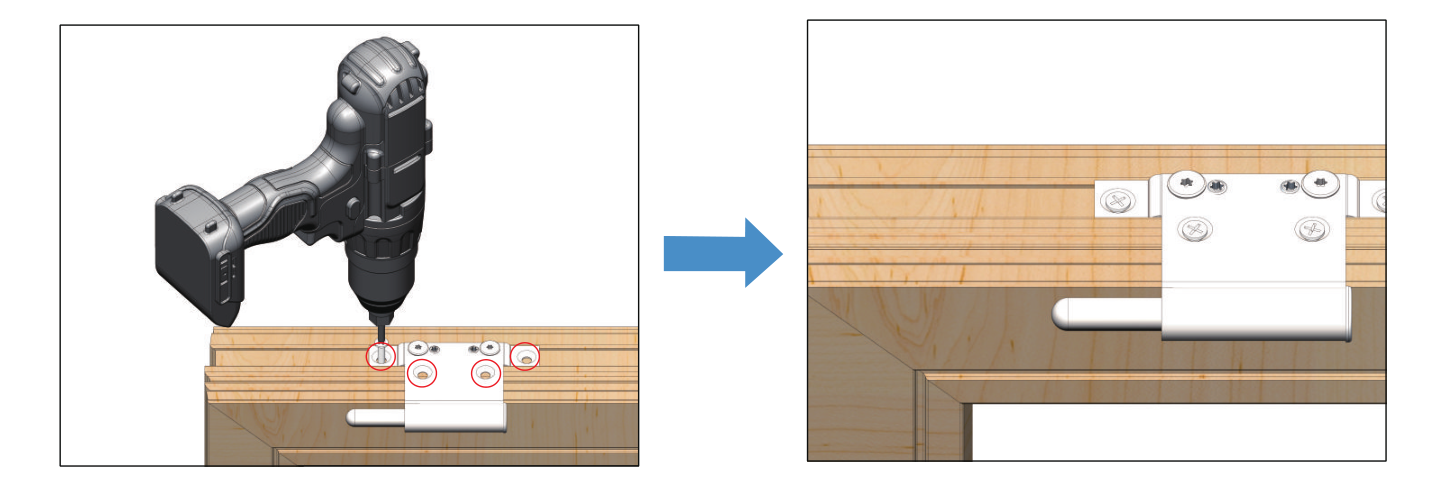

将扇铰链固定到扇上
将铰链放置在型材表面，计算安装位置，并拧入固定螺丝以完成安装。
3

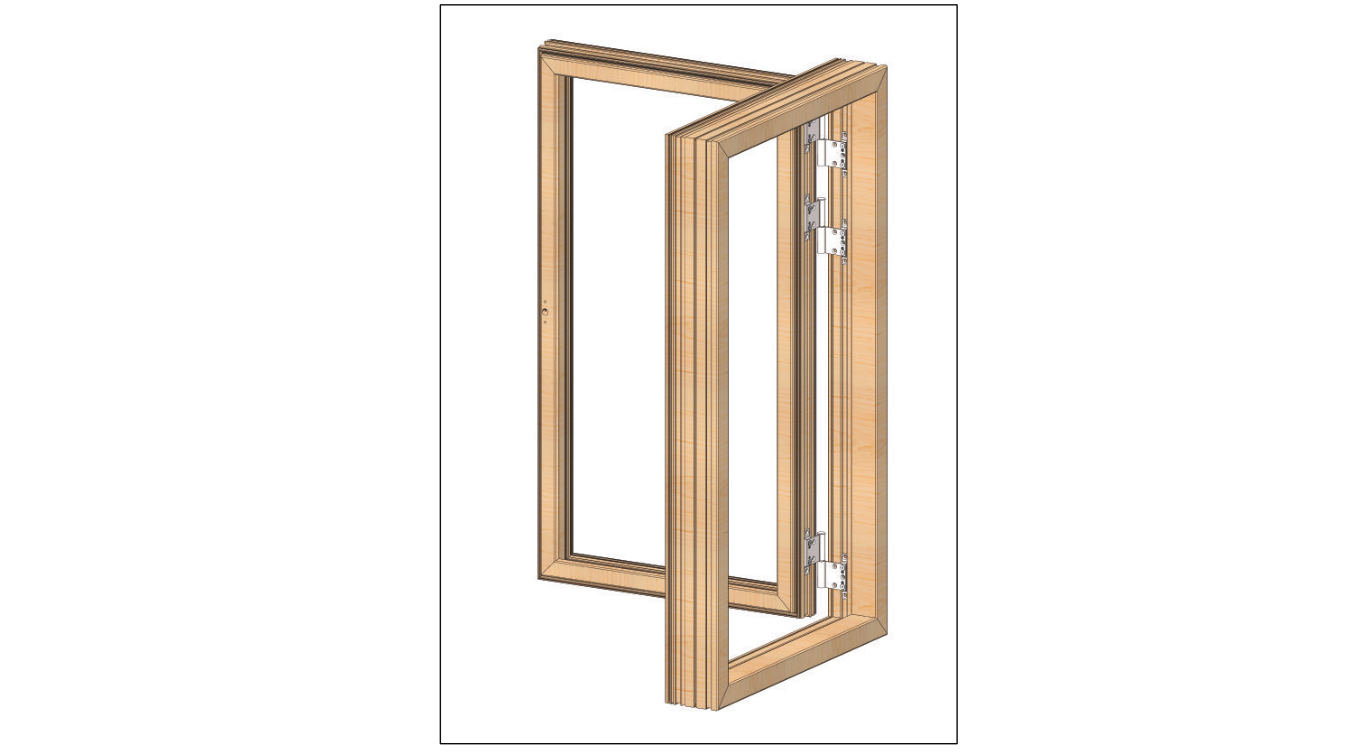

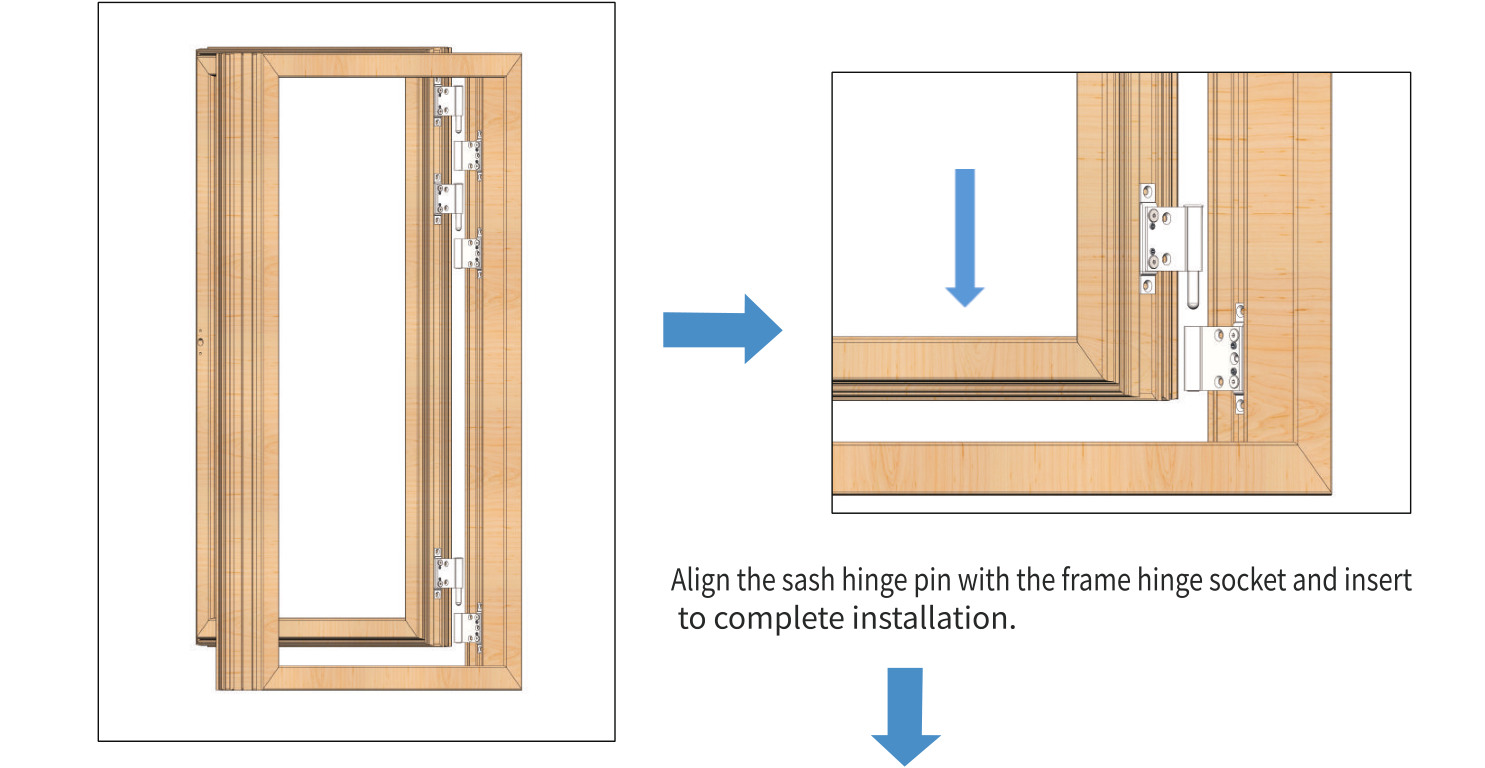

将窗扇连接到框架
将窗扇铰链销与框架铰链孔对齐并插入以完成安装。
二、铰链调节功能
1

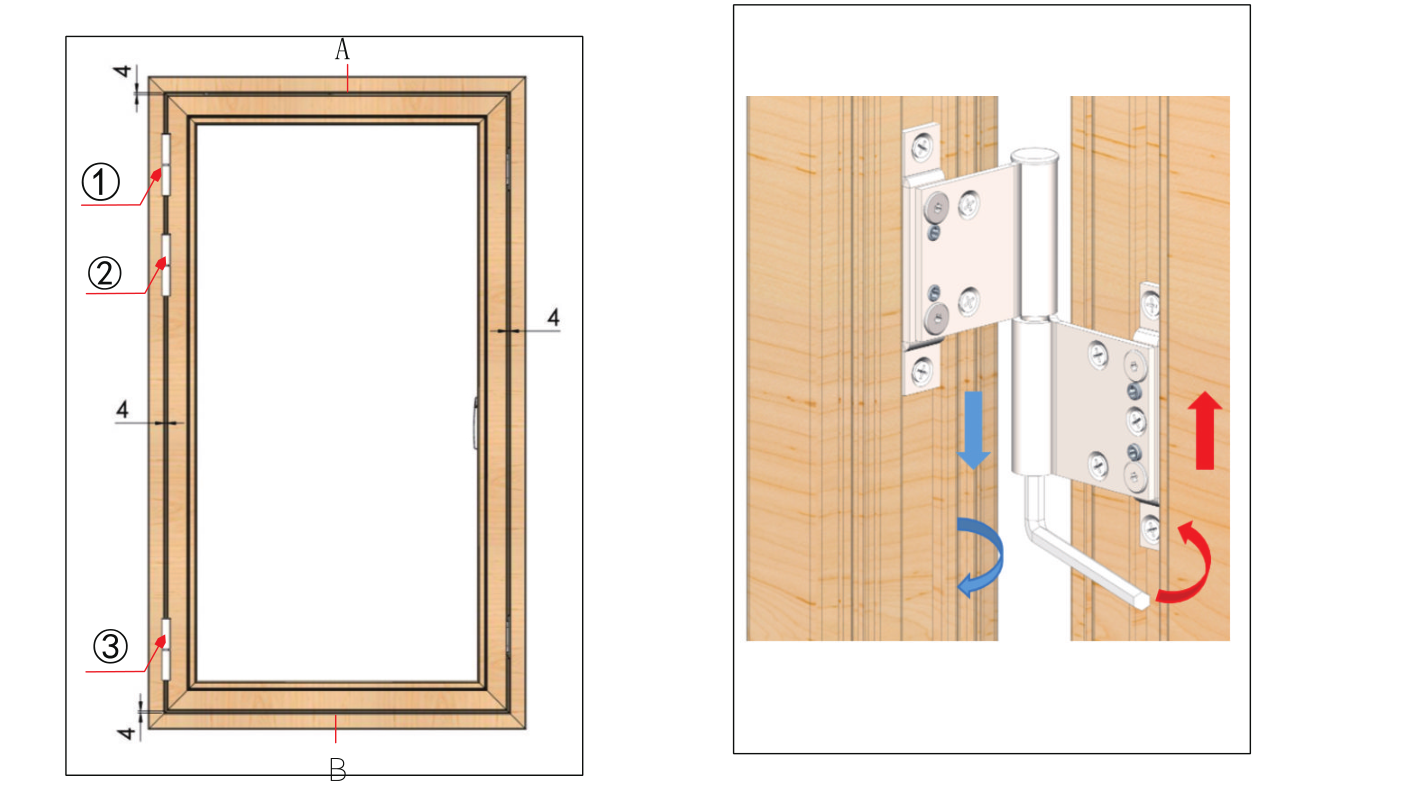

高度调整
当上下间隙不一致时，测量具体数值并相应调整铰链。顶部间隙过大：先调整铰链No.2，然后在达到对称性后微调铰链No.1和No.3。顶部间隙过小：先调整铰链1和3，再微调铰链2，测量间隙。高度调节±1.5mm：请使用艾伦扳手旋转框架铰链底部的固定螺钉以进行调节。
2

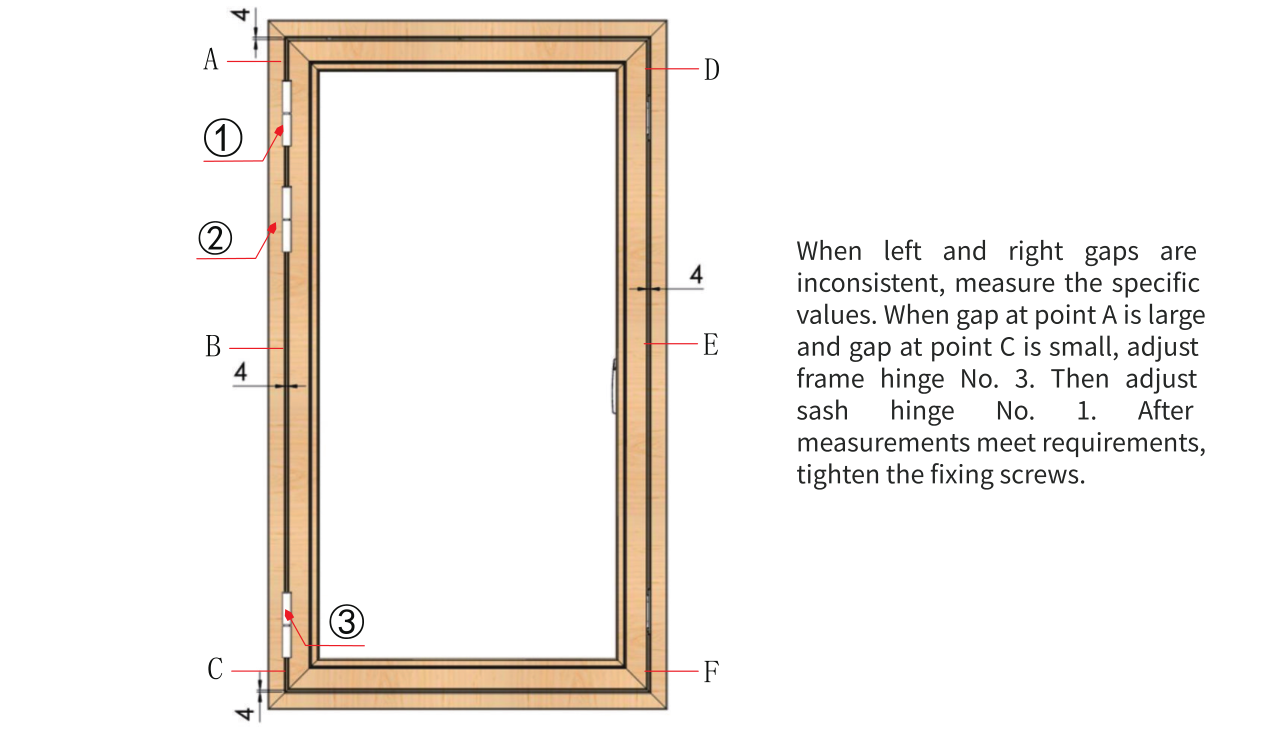

侧向调整
当左右间隙不一致时，需测量具体数值。若点A处的间隙较大而点C处的间隙较小，则需调整框架铰链编号3。接着调整窗扇铰链编号1。待测量结果符合要求后，再拧紧固定螺丝。

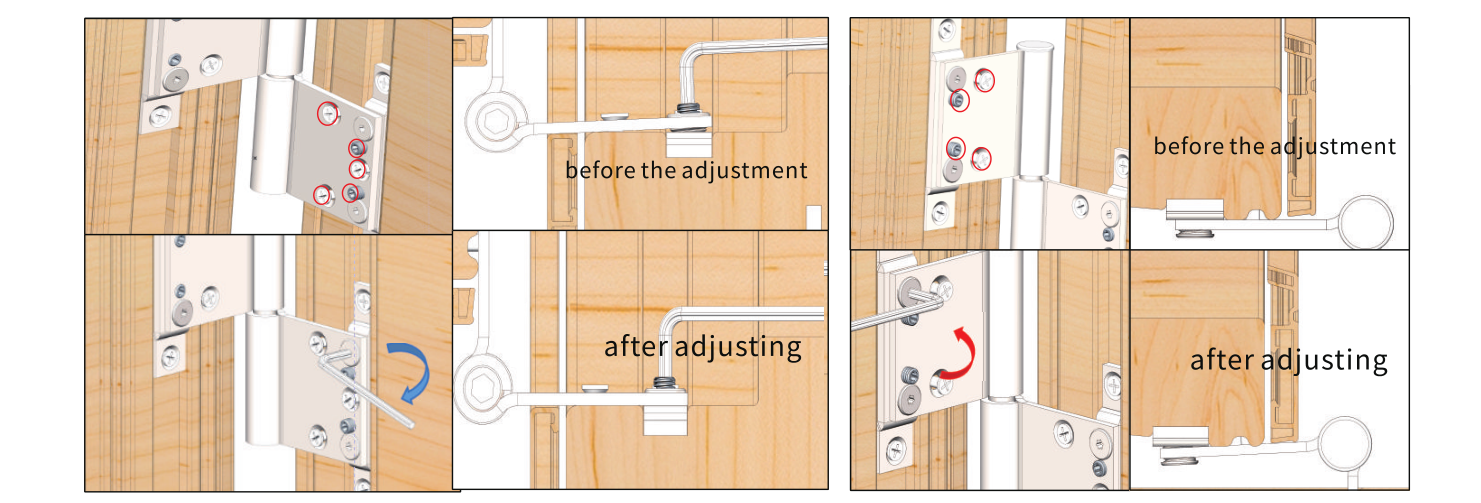

框架铰链横向调节±1.3毫米：松开固定螺钉和调节螺钉，然后使用Torx扳手转动调节螺钉。达到所需尺寸后，再拧紧固定螺钉和调节螺钉以完成调整。窗框铰链横向调节量±1.3mm：松开固定螺钉和调节螺钉，然后使用Torx扳手转动调节螺钉。达到所需尺寸后，再拧紧固定螺钉和调节螺钉以完成调整。
获取完整安装说明文档
下载 1094 合页完整安装说明书 PDF，包含详细图解与技术参数。
