100 KG
承重能力
25,000 次
寿命测试
SST 750h
盐雾测试
0°-75°
任意停留
STAFORCE
北欧上悬窗系统
适用于木窗，外开上悬的开启方式。1073-2上悬铰链通过控制窗扇重心偏移位置，使窗扇在0°-75°开启过程中能停留在任何位置，无需风撑和定位装置，老人小孩都能轻松操作。1039上悬传动器采用双向传动结构、双向锁闭自锁安全设计、高扭矩50NM。系统结构简单，安装时通过"卡扣"方式扣合，无需复杂工具。
产品规格
| 型号 | 北欧上悬窗系统 |
| 适用窗型 | 木窗，外开上悬 |
| 承重能力 | 100KG |
| 开启角度 | 0°-75° 任意停留 |
| 启闭力 | ≤5kgf |
| 高度调节 | ±1.5mm |
| 密封调节 | ±1.2mm |
| 盐雾测试 | SST 750h / CCT 240h |
| 认证标准 | EN1191 / ISO9227 / ISO10289 |
产品核心优势
- A: 高寿命：寿命测试为25000次，按EN1191标准进行。
- B: 耐腐蚀性强：SST盐雾测试可达750小时，CCT循环腐蚀试验可达240小时。
- C: 安装便捷：1039传动器安装无需穿槽，直接打钉；1073上悬铰链通过"卡扣"方式扣入，实现快速安装。
- D: 密封性调节：1039具备前后密封±1.2mm调节功能。
- E: 高承重铰链：承载100KG后寿命测试为25000次，按EN1191标准进行。
- F: 高度调节：1073上悬铰链具备上下±1.5mm调节功能，适应门窗尺寸差异。
- G: 摩擦力可调：满足用户个性化要求，用户可按习惯调整启闭阻力。
- H: 操作轻便：可以在调节范围内任意角度停留，老人小孩都能轻松操作。
安装指南
一、锁盒安装
1

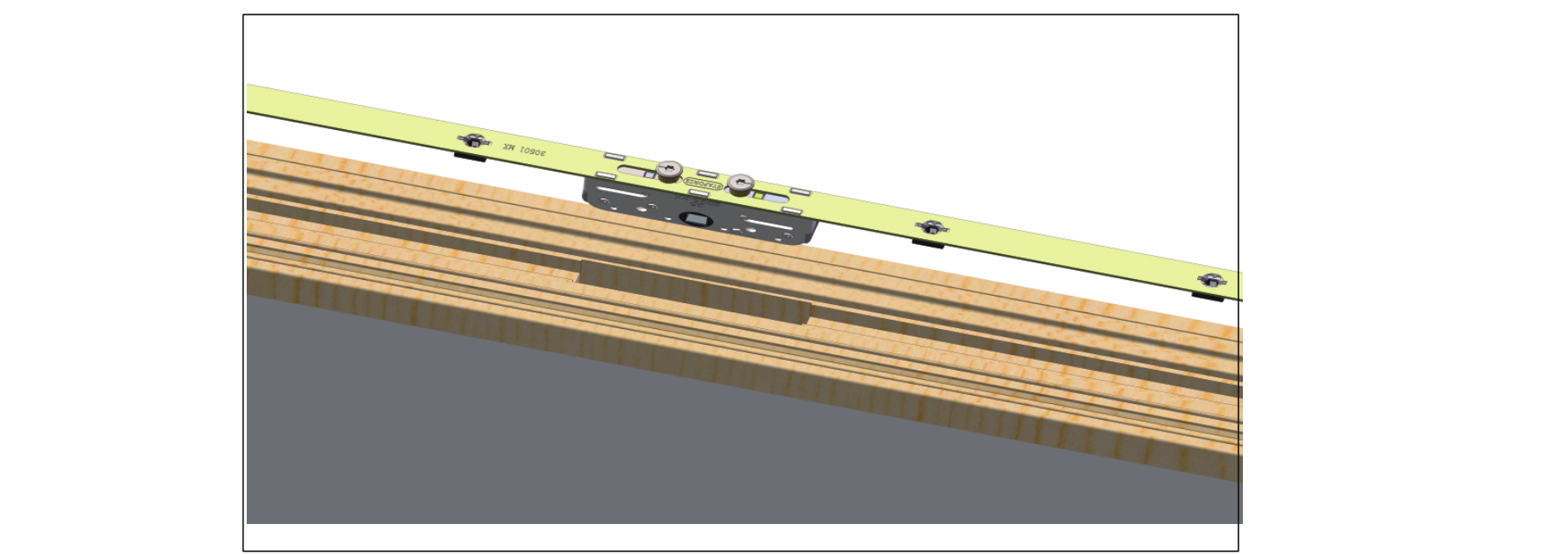

将锁体装入扇槽口内
将锁体装入扇槽口内。
2

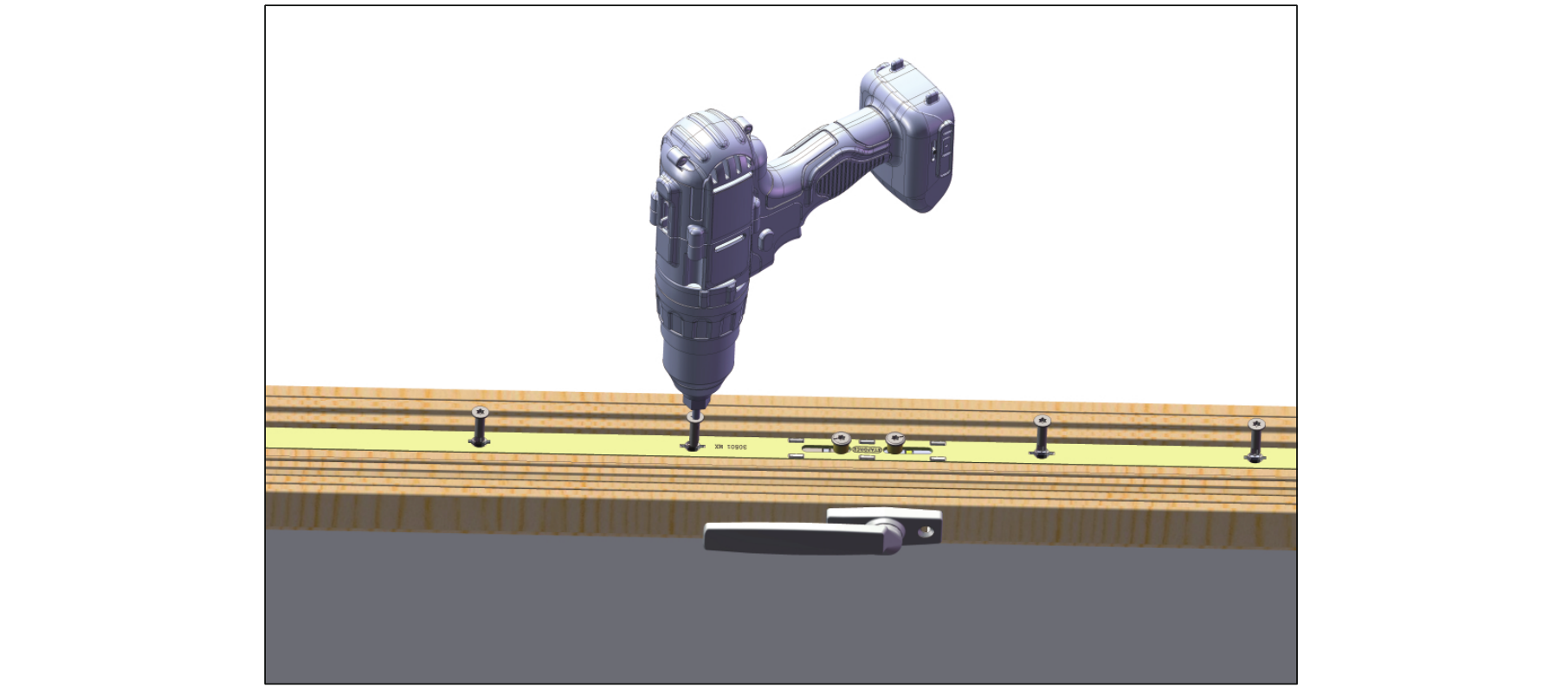

安装梅花木鏍钉
安装梅花木鏍钉。
二、框扇组件与窗框的安装
1

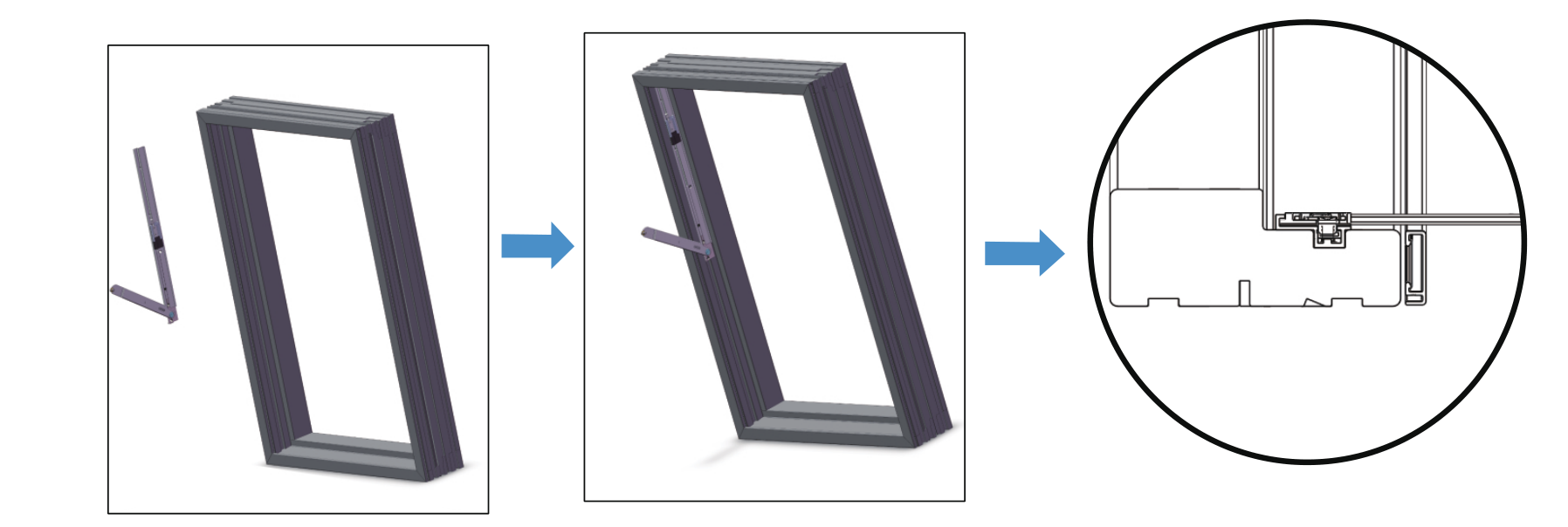

将框扇组件装入窗框U槽
将框扇组件装入窗框U槽。
2

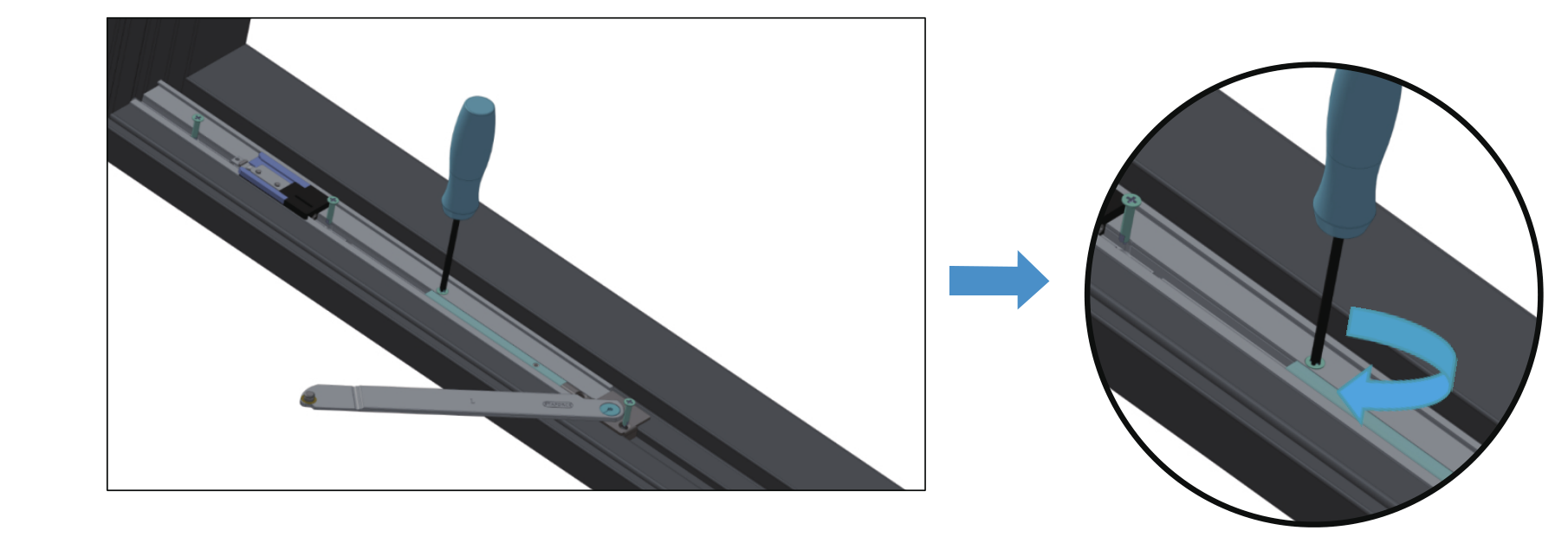

用梅花螺丝刀将安装螺丝拧入安装孔
用梅花螺丝刀将安装螺丝拧入安装孔。
3

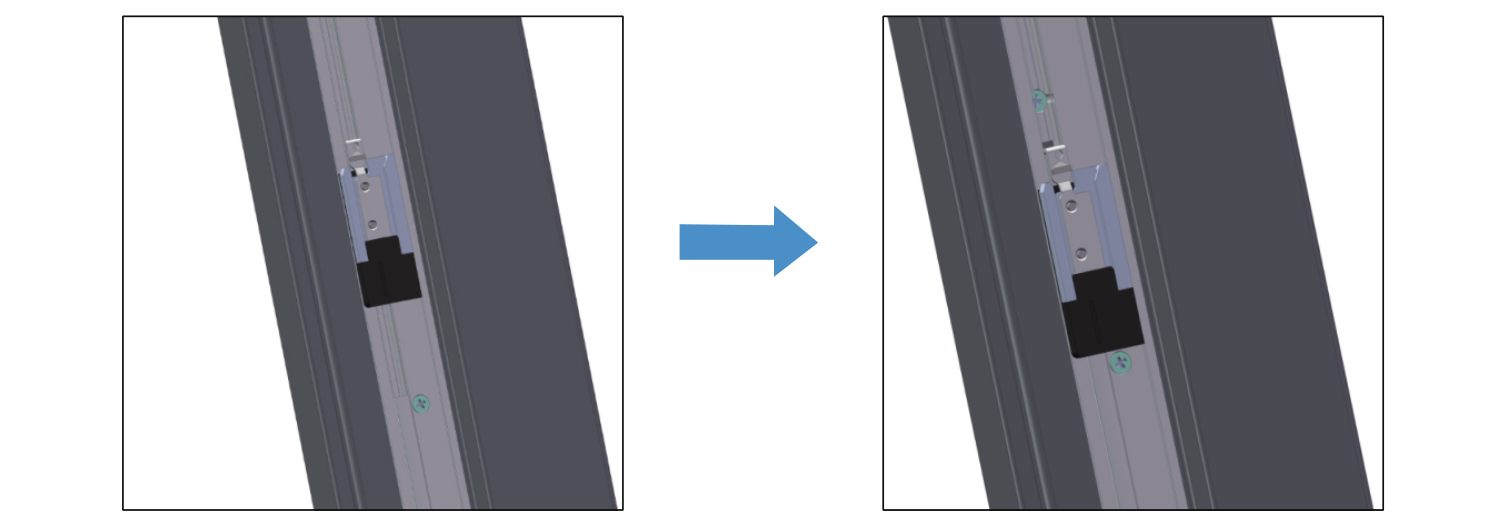

推动滑轨，使滑轨与限位导轨接触
推动滑轨，使滑轨与限位导轨接触。
4

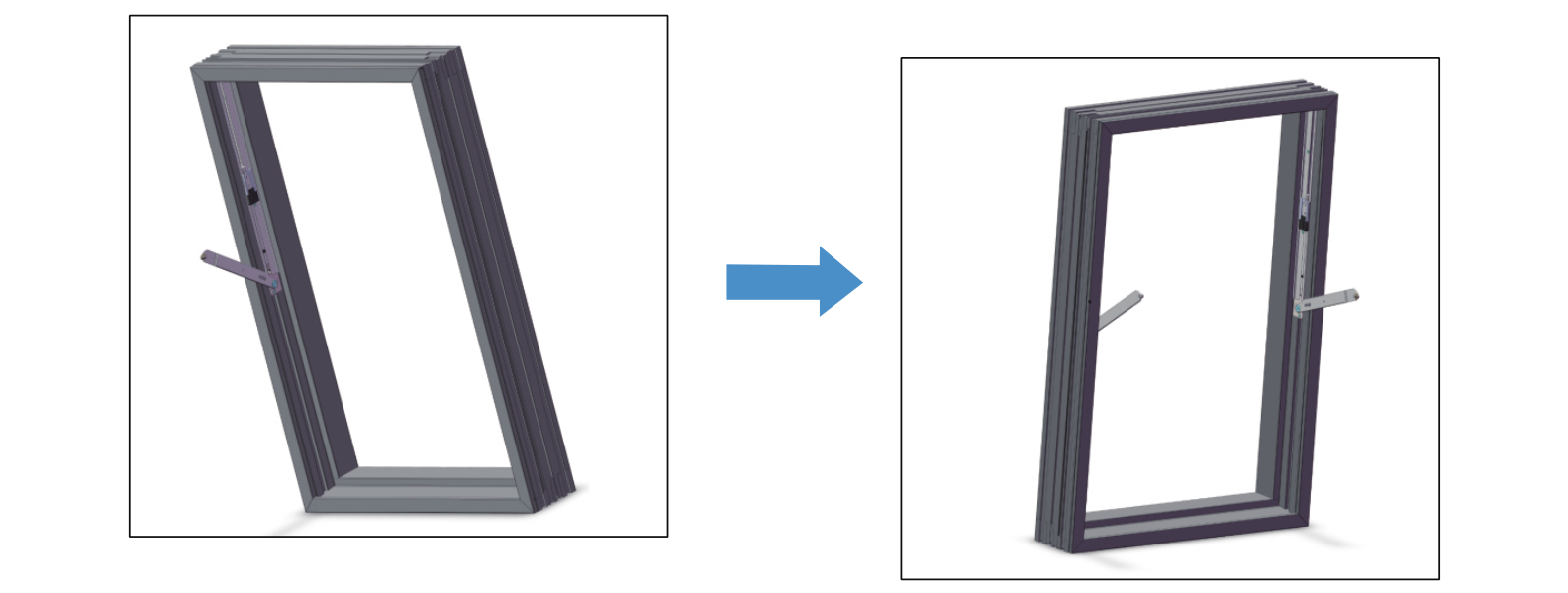

用同样方法安装右边框扇组件
用同样方法（以上步骤1、2、3），安装右边框扇组件。
三、上扇组件与窗扇的安装
1

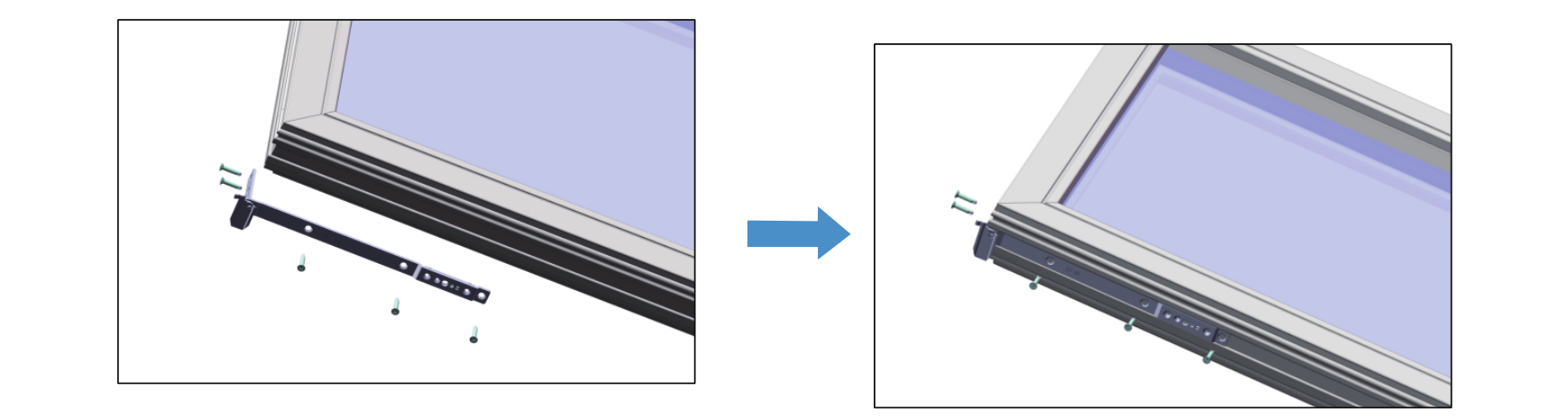

准备好上扇组件及安装螺丝
准备好上扇组件及安装螺丝，上扇组件按图示要求安装。
2

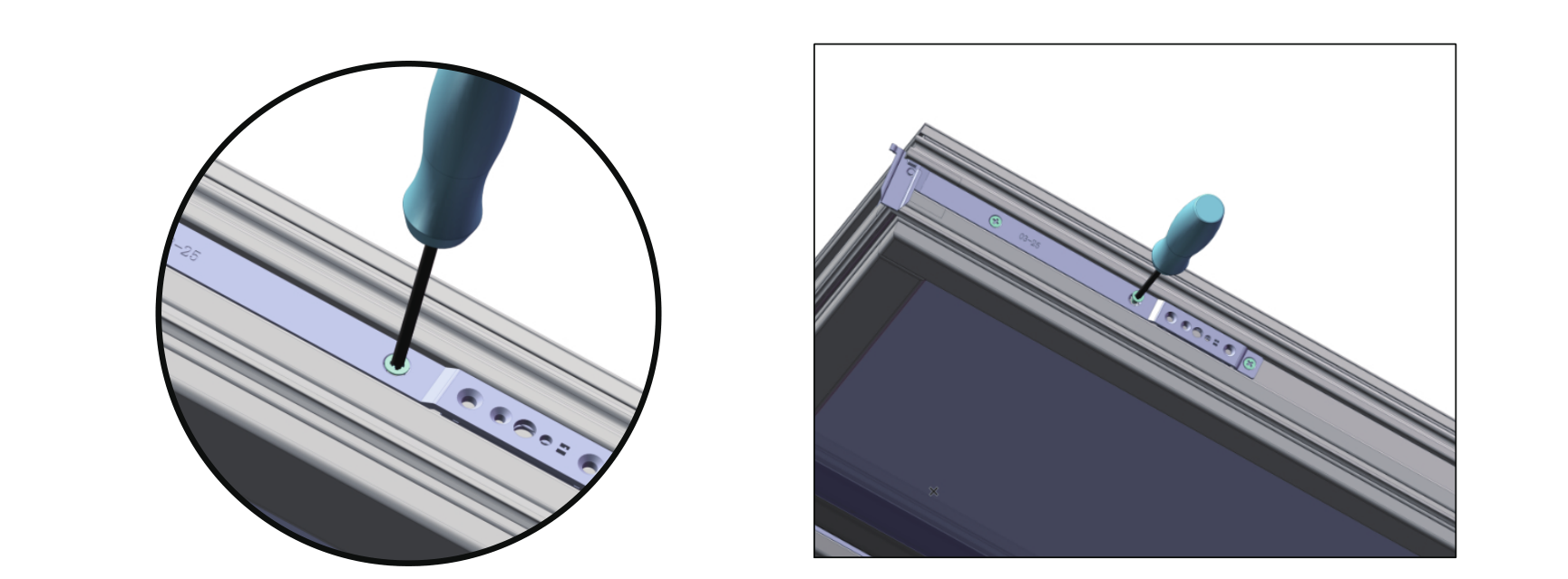

用梅花螺丝刀将安装螺丝拧入安装孔
用梅花螺丝刀，将安装螺丝拧入安装孔。
3

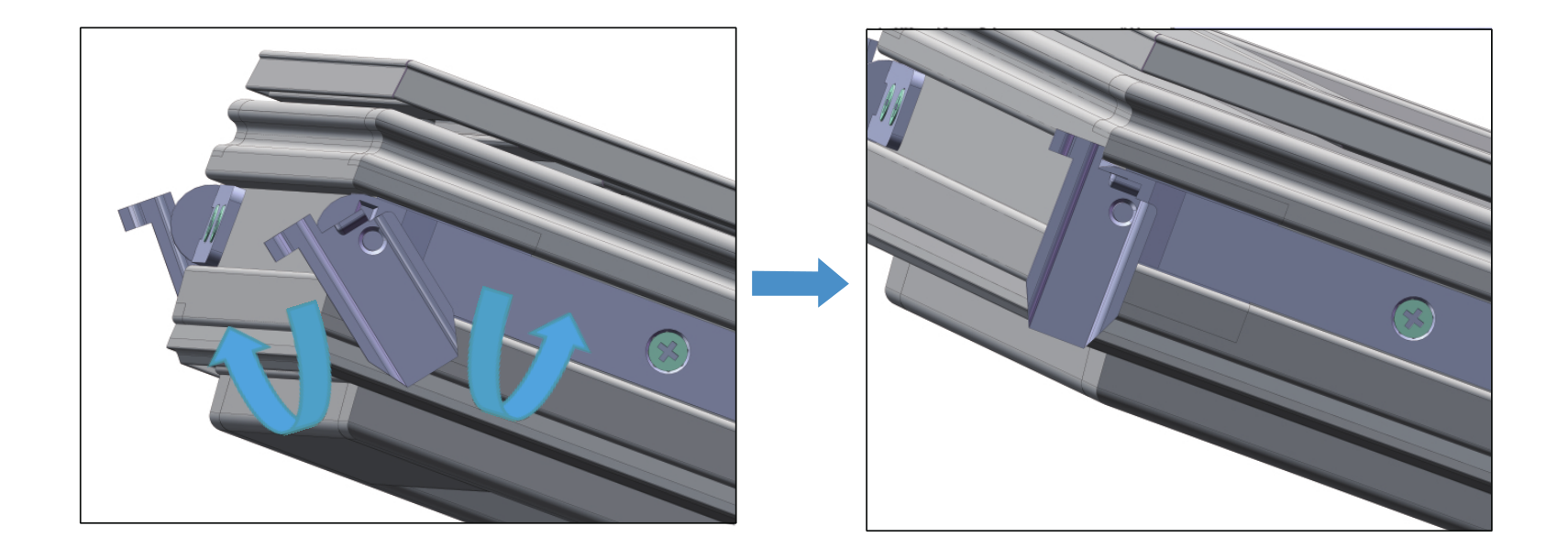

检查并转动滑块，使滑块与安装杆垂直
检查并转动滑块，使滑块与安装杆垂直。
四、窗框与窗扇的"扣入"
1

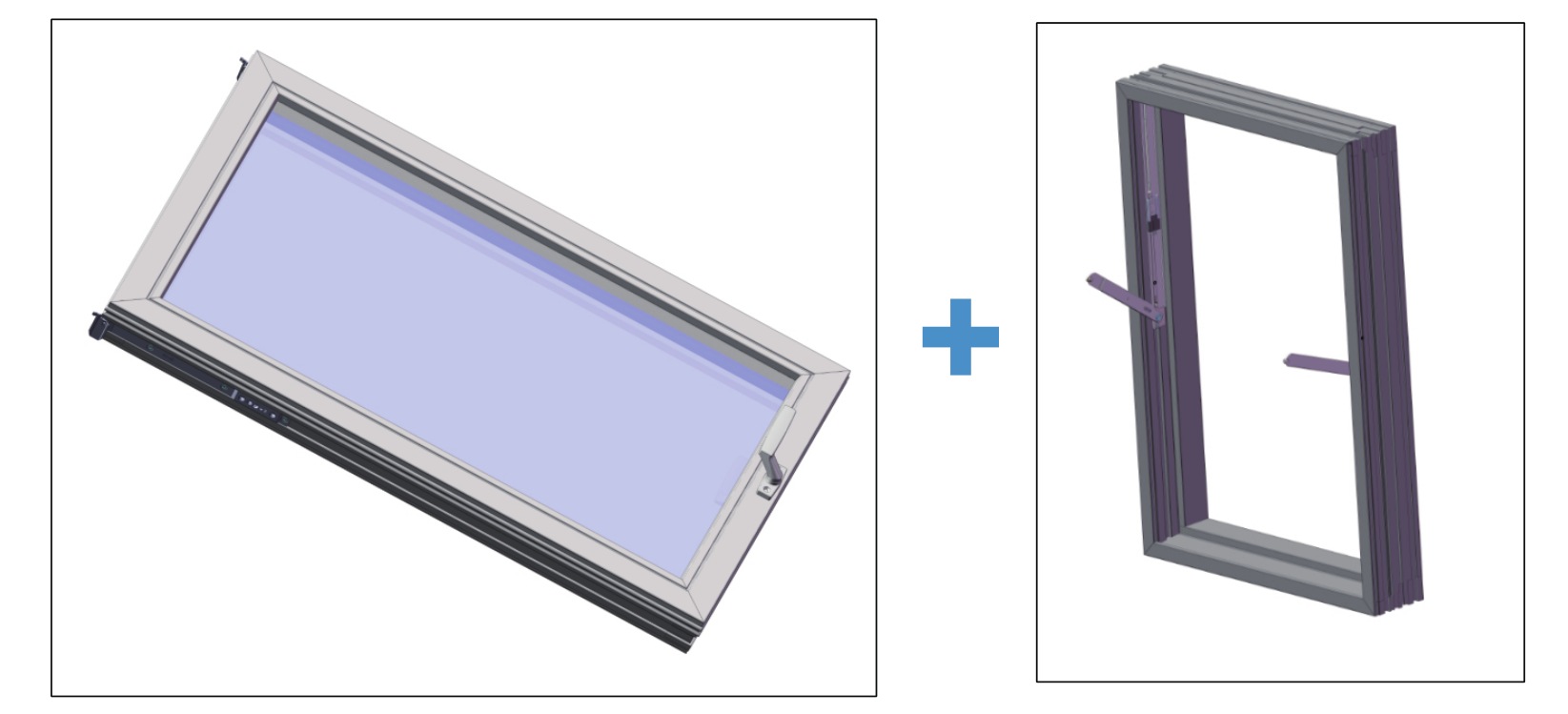

将上扇组件与窗扇组装好
将上扇组件与"窗扇"组装好，将框扇组件与"窗框"组装好。
2

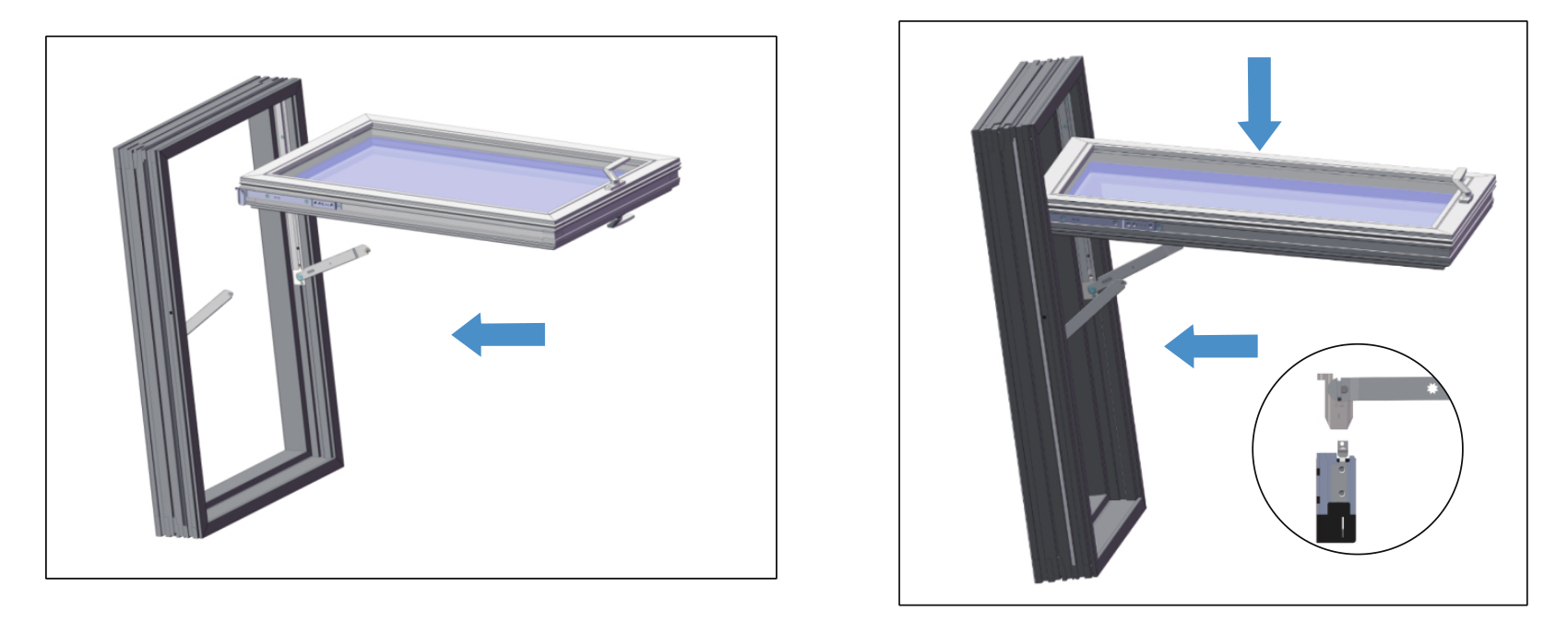

将滑块入槽
将上扇组件"滑块"与框扇组件"滑轨"两侧对齐，在窗扇上施加向下的力，使滑块"入槽"。
3

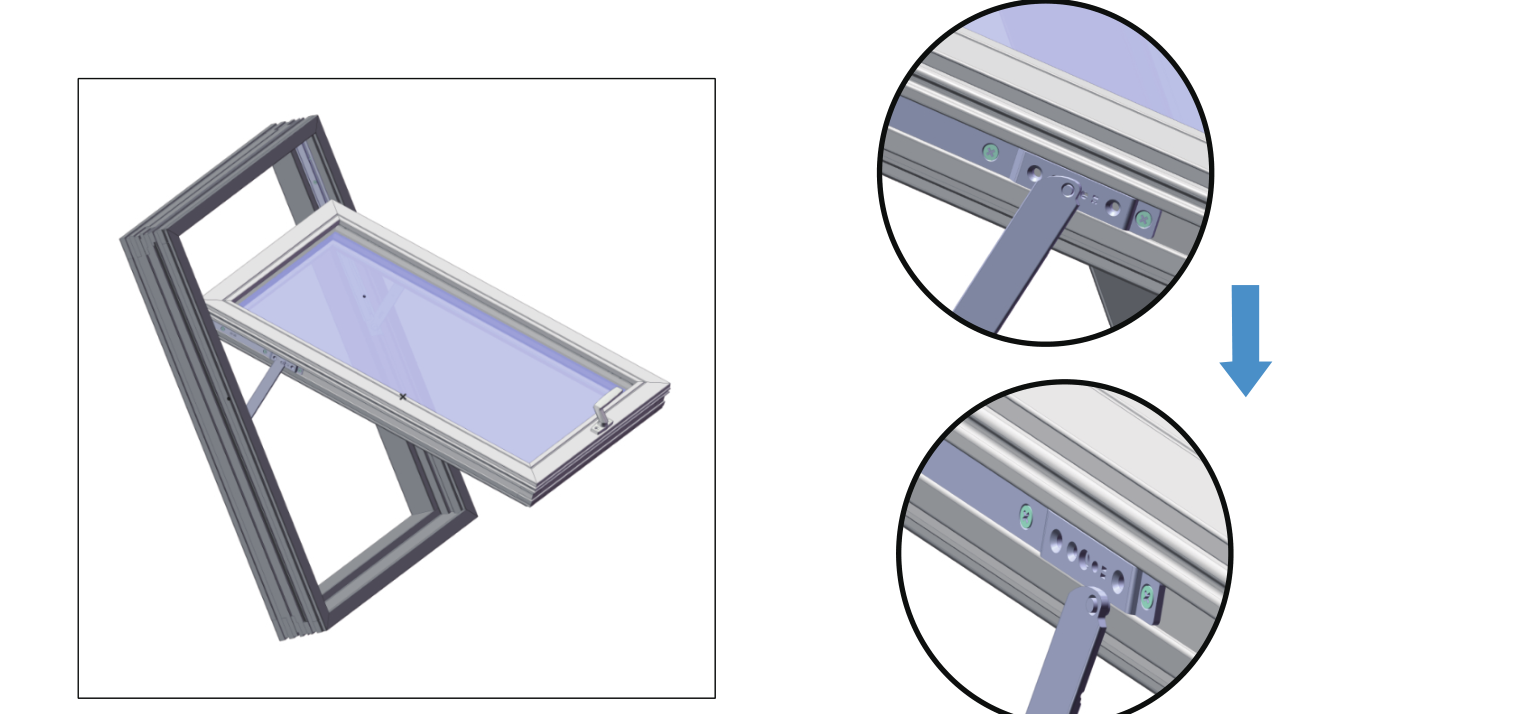

将安全扣入槽
调整上扇组件角度，将框扇组件"安全扣"对准上扇组件安装孔，使"安全扣""入槽"。
五、上扇组件与框扇组件的拆分
1

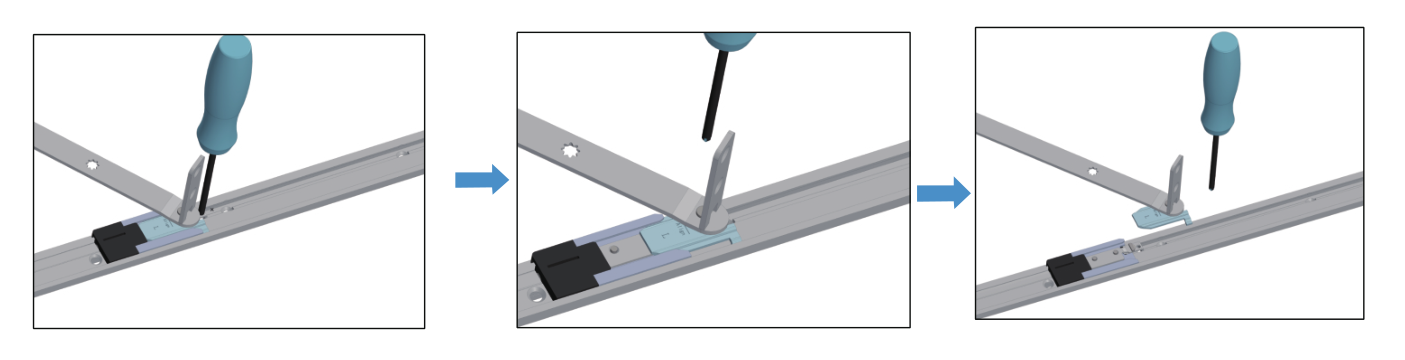

中部扣位拆分
将直径3.8mm梅花螺丝刀插入图示孔位，将框扇组件"安全扣"退出。
2

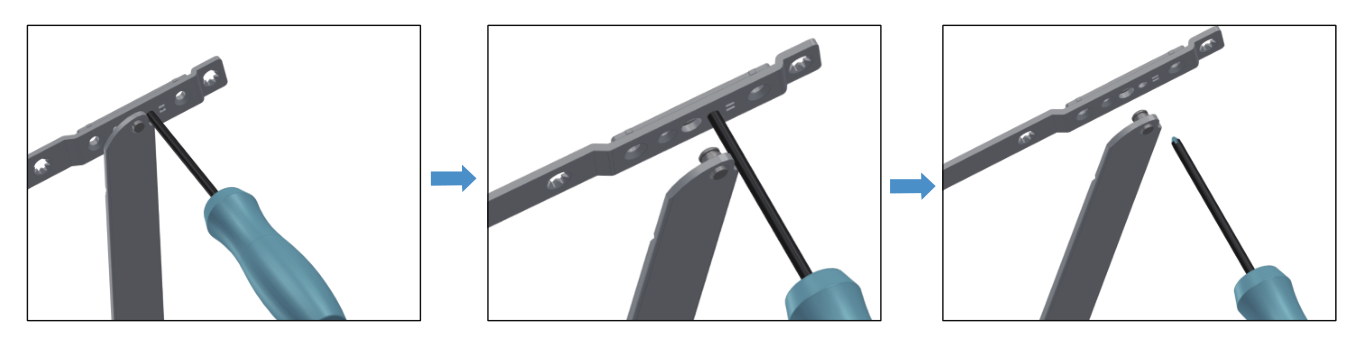

顶部扣位拆分
将直径3.8mm梅花螺丝刀插入图示孔位，将弹片下压，同时挪动上扇组件，即可退出弹片的扣位，实现拆卸分离。
六、上悬铰链上下调节功能
1

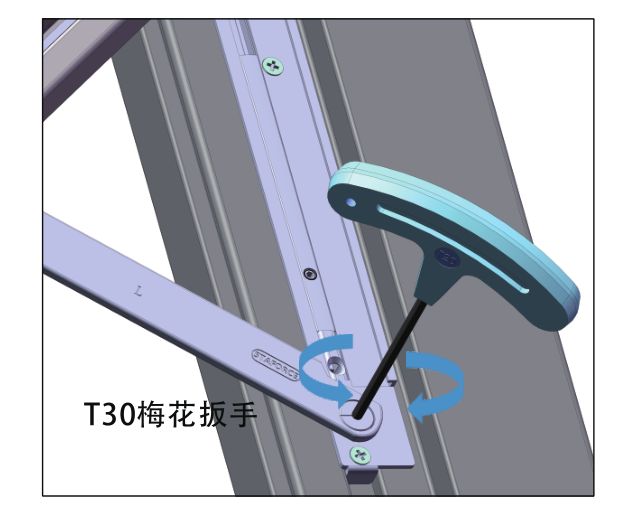

上下调节
将窗扇打开一定角度，用T20梅花扳手转动调节铆钉，顺时针转动为向上调节，逆时针转动为向下调节，1073上悬铰链具备上下±1.5mm调节功能，以适应门窗尺寸差异。
七、上悬铰链摩擦力调节
1

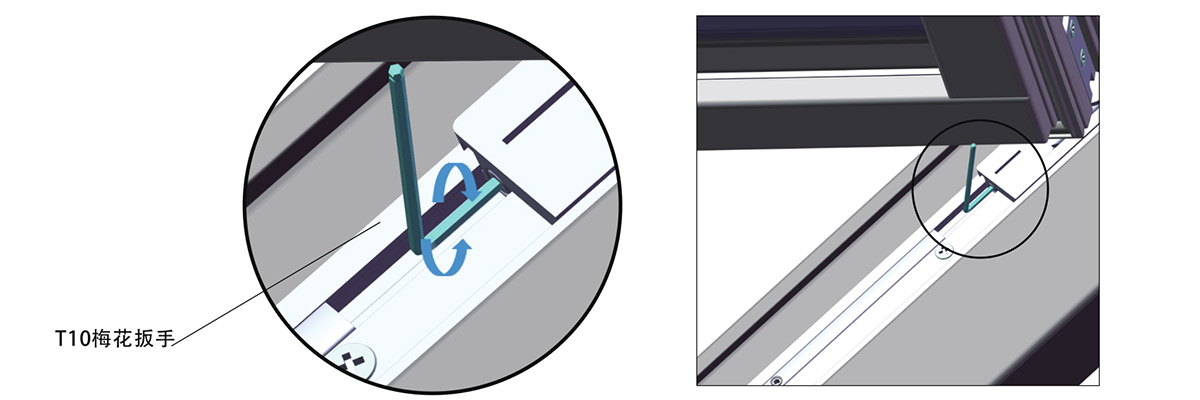

摩擦力调节
将窗扇打开一定角度，用T10梅花扳手转动摩擦力调节铆钉，顺时针转动为增加摩擦力，逆时针转动为减少摩擦力，1073上悬铰链摩擦力可调设计，满足用户个性化要求，用户可按习惯调整启闭阻力。
获取完整安装说明文档
下载北欧上悬窗系统完整安装说明书 PDF，包含详细图解与技术参数。
