SST 7500h
盐雾测试
25,000 次
寿命测试
80 KG
承重能力
CE5 级
抗风压等级
产品核心优势
- A: 高承重铰链：承载100KG后寿命测试为25000次，按EN1191标准进行
- B: 耐腐蚀性强：该产品以高强度钢喷砂+镀锌镍和 6063-T5铝合金氧化工艺为主要材料，耐腐蚀性能极好。按ISO9227 标准测试/按ISO10289标准进行判定：SST盐雾测试可达750小时，CCT循环腐蚀试验可达240小时。
- C: 安装与拆卸便利：1073-2上悬铰链由上扇组件和窗扇组件两部分组成；安装时，分别将上扇组件和窗扇组件分别安装在"窗扇"和"窗框"上，安装时通过"卡扣"方式扣入即可，实现快速安装。
- D: 高度调节：1073-2上悬铰链具备上下±1.5mm调节功能，适应门窗尺寸差异。
- E: 摩擦力可调：满足用户个性化要求，用户可按习惯调整启闭阻力。
- F: 操作轻便：可以在调节范围内的任意角度停留。
安装指南
一、框扇组件与窗框的安装
1

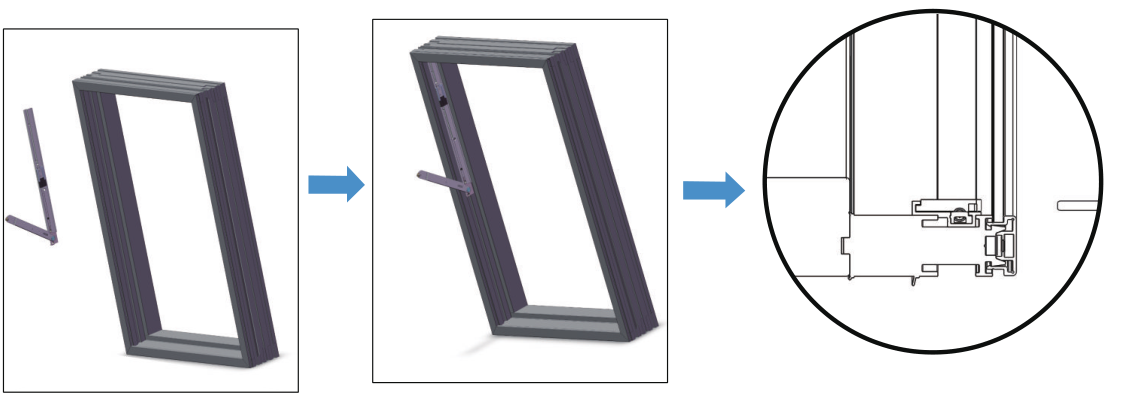

将框扇组件装入窗框U槽
将框扇组件装入窗框U槽。
2

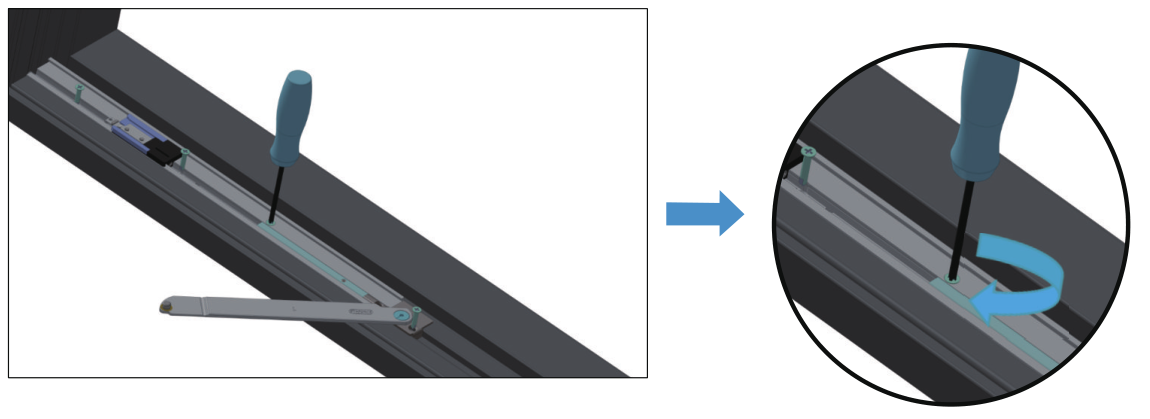

拧入安装螺丝
用梅花螺丝刀将安装螺丝拧入安装孔。
3

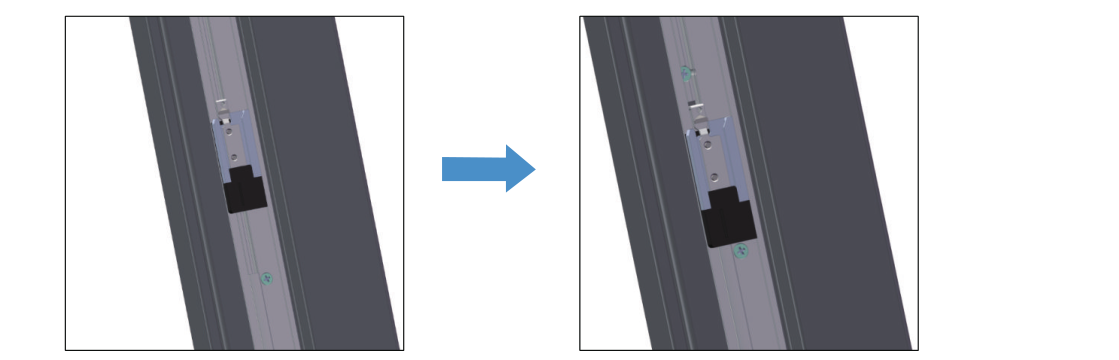

推动滑轨对接限位导轨
推动滑轨，使滑轨与限位导轨接触。
4

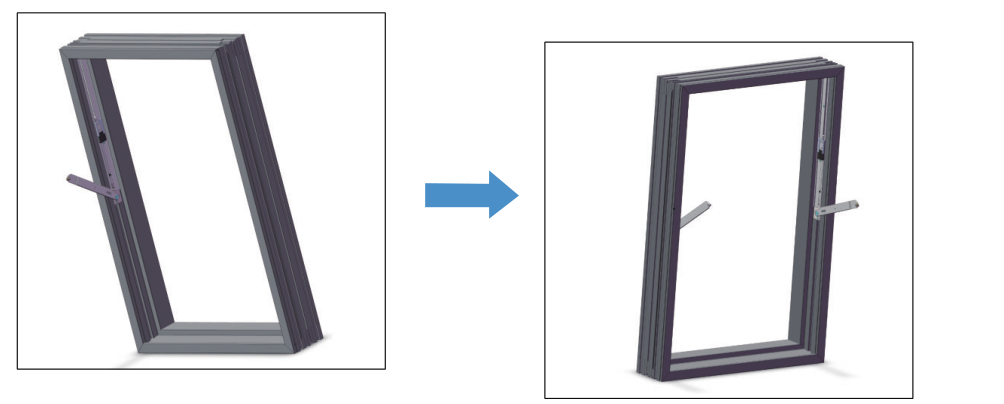

安装右边框扇组件
用同样方法（以上步骤1、2、3），安装右边框扇组件。
二、上扇组件与窗扇的安装
1

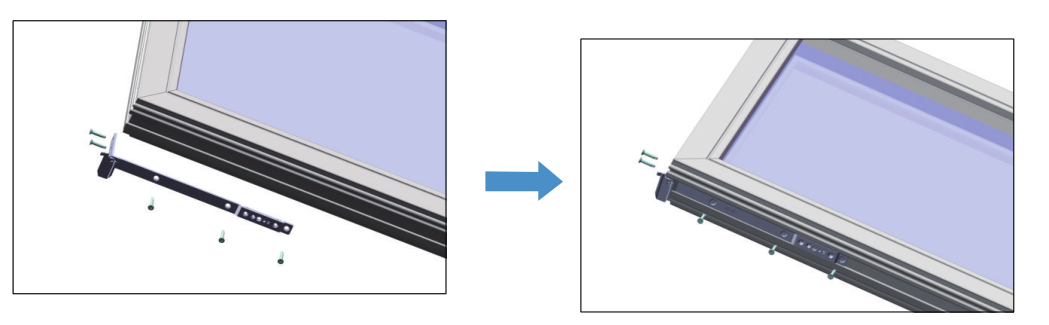

准备上扇组件及安装螺丝
准备好上扇组件及安装螺丝，上扇组件按图示要求安装。
2

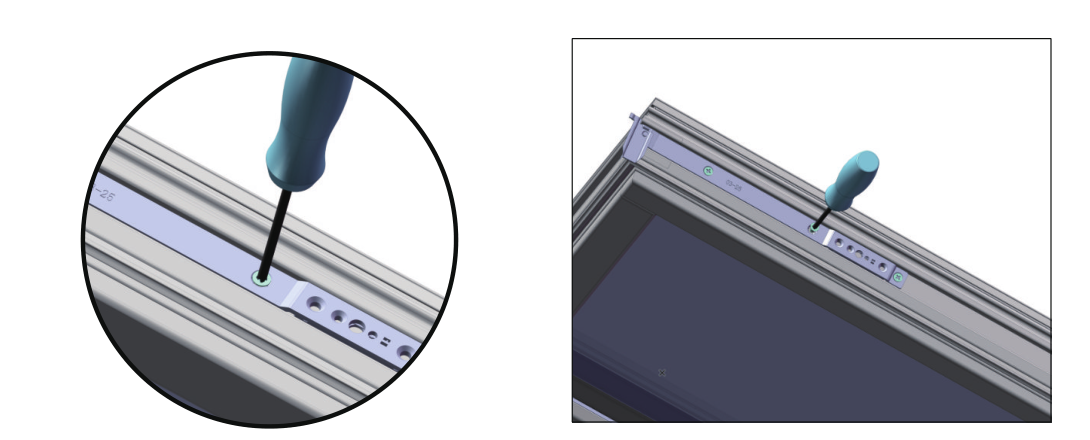

拧入安装螺丝
用梅花螺丝刀，将安装螺丝拧入安装孔。
3

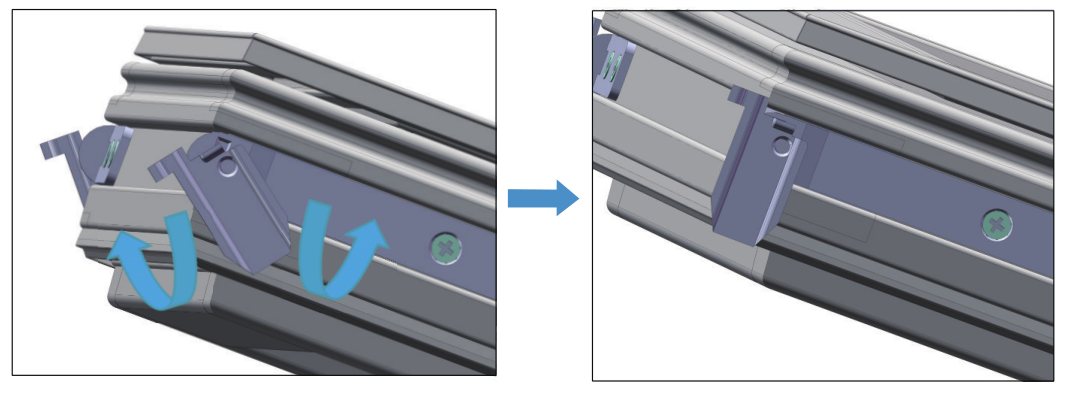

检查并转动滑块
检查并转动滑块，使滑块与安装杆垂直。
三、窗框与窗扇的"扣入"
1

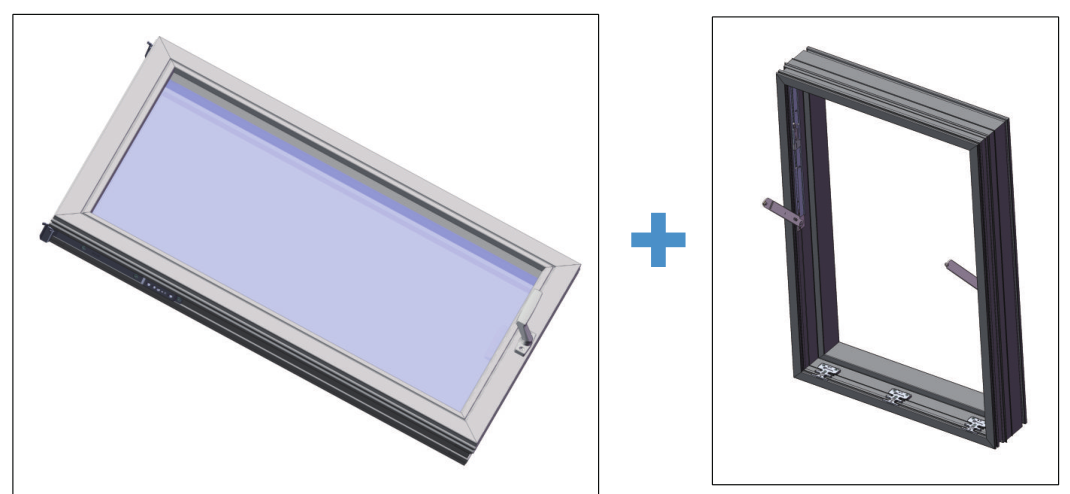

组装窗扇与窗框组件
将上扇组件与"窗扇"组装好，将框扇组件与"窗框"组装好。
2

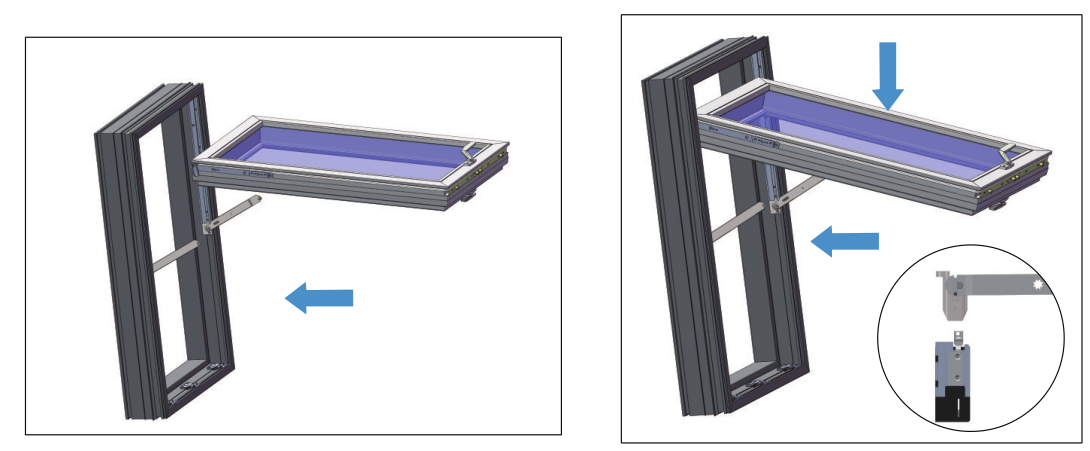

滑块入槽
将上扇组件"滑块"与框扇组件"滑轨"两侧对齐，在窗扇上施加向下的力，使滑块"入槽"。
3

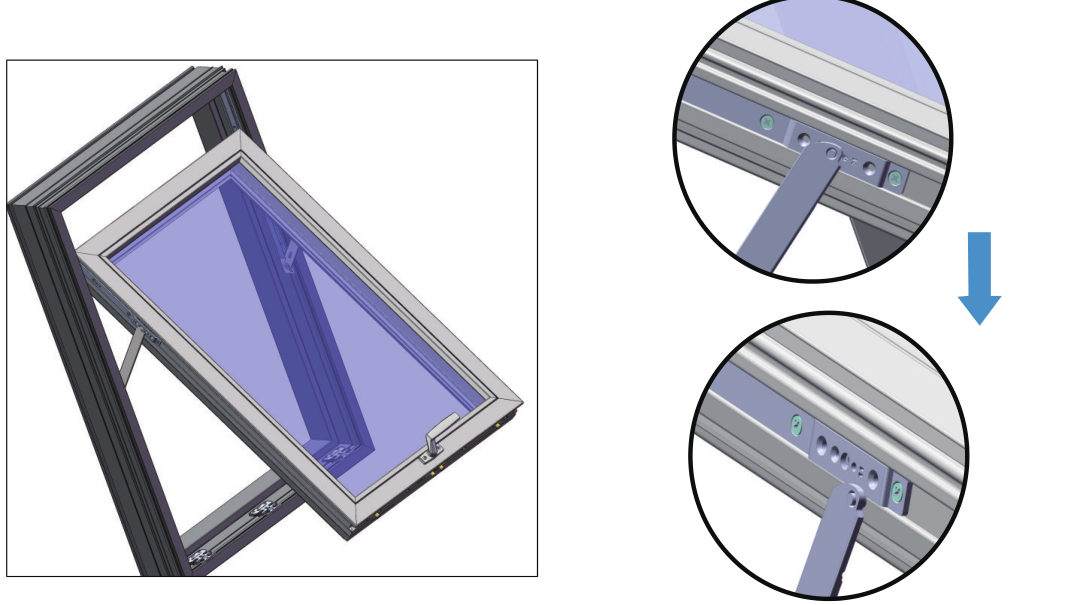

安全扣入槽
调整上扇组件角度，将框扇组件"安全扣"对准上扇组件安装孔，使"安全扣""入槽"。
四、上扇组件与框扇组件的拆分
1

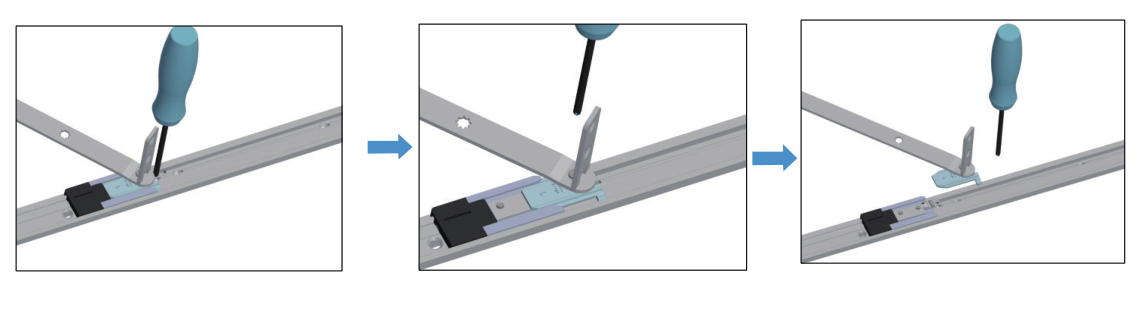

中部扣位拆分
将直径3.8mm梅花螺丝刀插入图示孔位，将框扇组件"安全扣"退出。
2

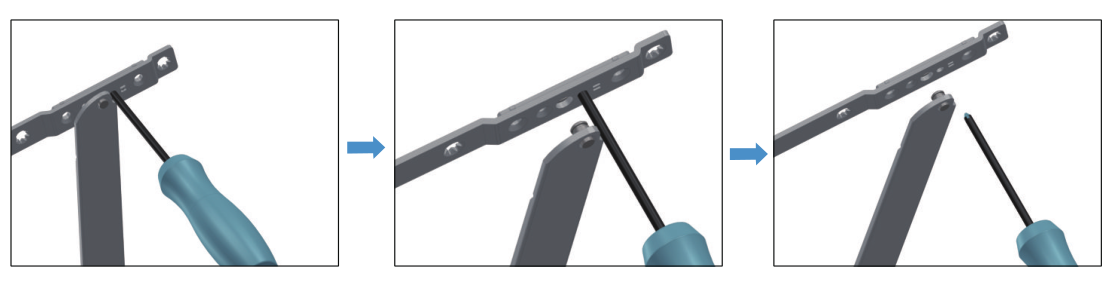

顶部扣位拆分
将直径3.8mm梅花螺丝刀插入图示孔位，将弹片下压，同时挪动上扇组件，即可退出弹片的扣位，实现拆卸分离。
五、上悬铰链上下调节、摩擦力调节
1

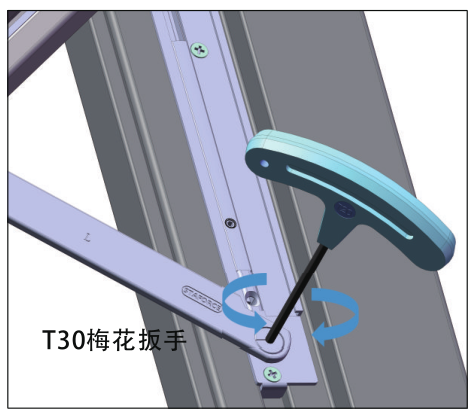

上下调节
将窗扇打开一定角度，用T20梅花扳手转动调节铆钉，顺时针转动为向上调节，逆时针转动为向下调节，1073-2上悬铰链具备上下±1.5mm调节功能，以适应门窗尺寸差异。
2

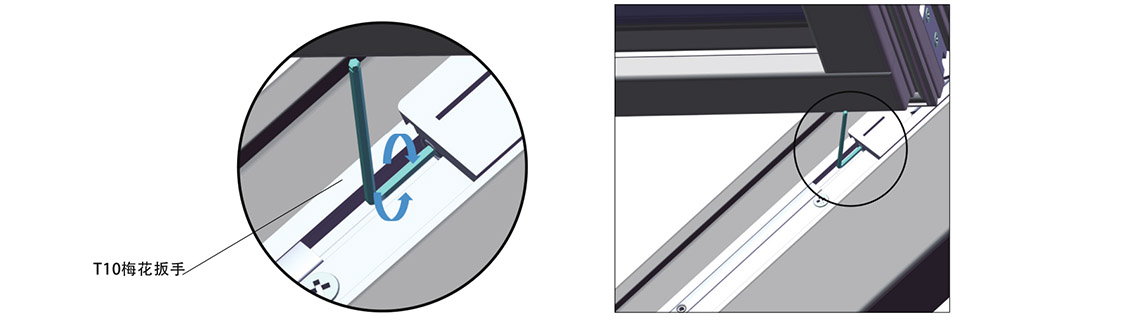

摩擦力调节
将窗扇打开一定角度，用T10梅花扳手转动摩擦力调节铆钉，顺时针转动为增加摩擦力，逆时针转动为减少摩擦力，1073-2上悬铰链摩擦力可调设计，满足用户个性化要求，用户可按习惯调整启闭阻力。
获取完整安装说明文档
下载 1073-2 铰链完整安装说明书 PDF，包含详细图解与技术参数。
