一、窗扇加工与传动安装

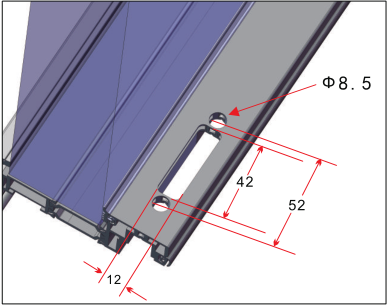

窗扇加工安装孔
窗扇加工，按图示要求加工 42 x 12 方孔与 Φ8.5 安装孔。

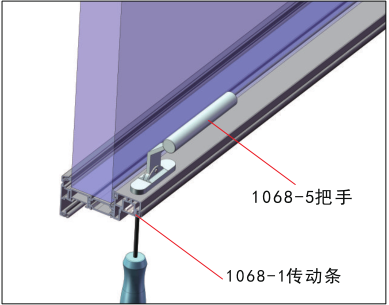

安装传动条与把手
按图示安装 1068-1 传动条、1068-5 把手，并完成打钉固定。
1068 / 1025
系统型号
窄边框
适用窗型
外平开开启
开启方式
欧标槽口
安装基础
产品核心优势
- A: 面向极窄边框外平开窗，强调槽口空间利用与系统集成。
- B: 1068 / 1025 系列配套，覆盖开启支撑、传动锁闭与执手操作。
- C: 采用系统化安装路径，便于按 PDF 步骤完成定位、固定、组装与调节。
- D: 适合需要窄边框视觉效果，同时保留稳定开启和可靠锁闭的项目。
安装步骤
按照 1068 / 1025 极窄边框外平开窗系统安装图，查看窗扇加工、传动条与执手安装、提升块和背部锁点固定以及完成效果。
二、提升块与背部锁点安装

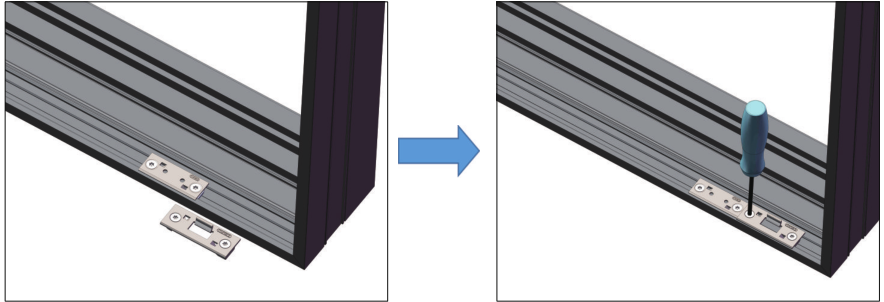

安装提升块和背部锁点配件
用梅花螺丝刀按图示位置安装提升块和背部锁点配件。

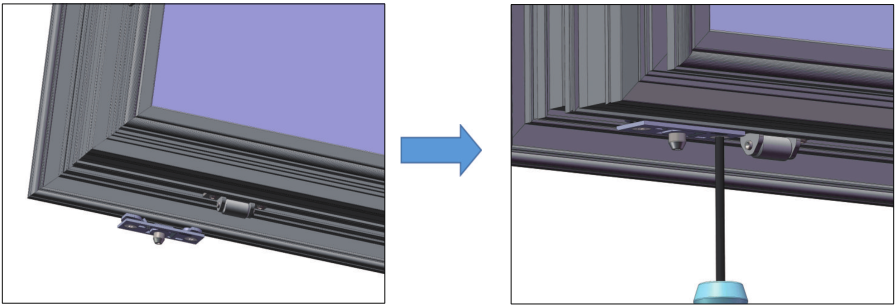

固定提升块和背部锁点
继续用梅花螺丝刀固定提升块和背部锁点配件，确认配件与型材贴合。

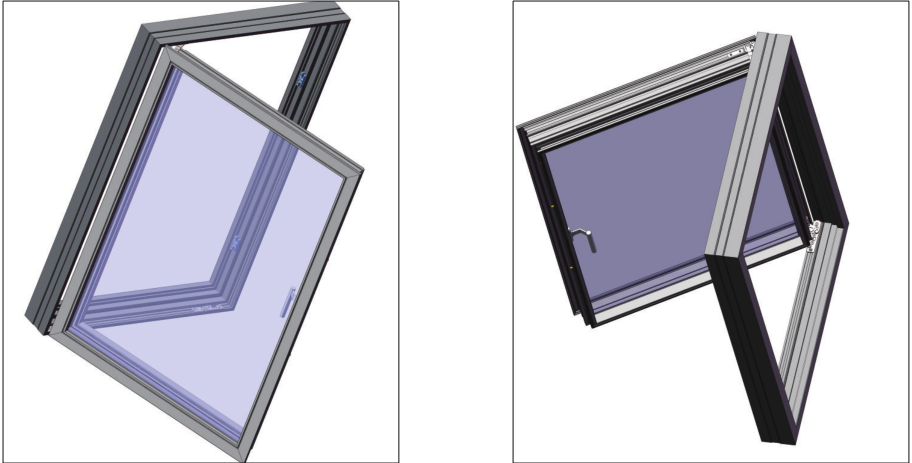

三、安装完成效果
检查开启与锁闭效果
完成安装后，检查窗扇外平开开启状态、执手操作与锁闭联动是否顺畅。
获取完整安装说明文档
查看极窄边框外平开窗系统 1068 / 1025 完整安装说明书 PDF，包含详细图解与安装步骤。
