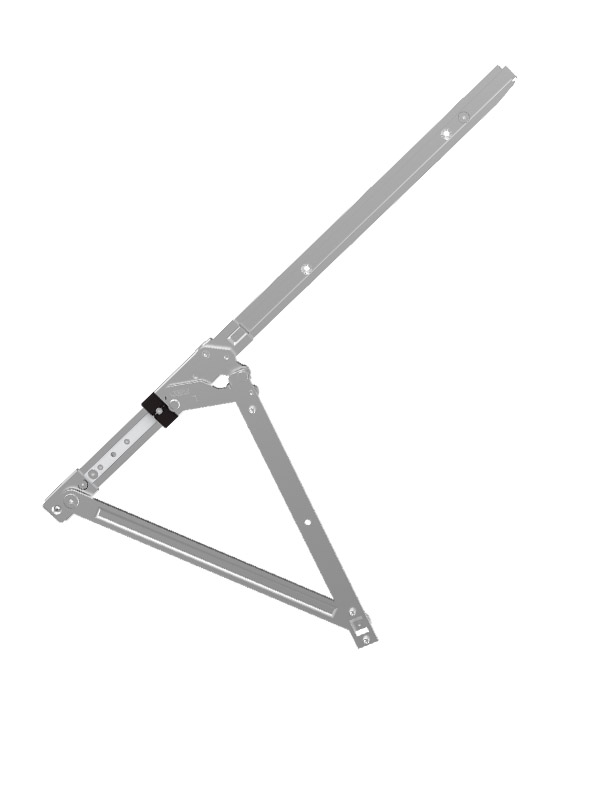

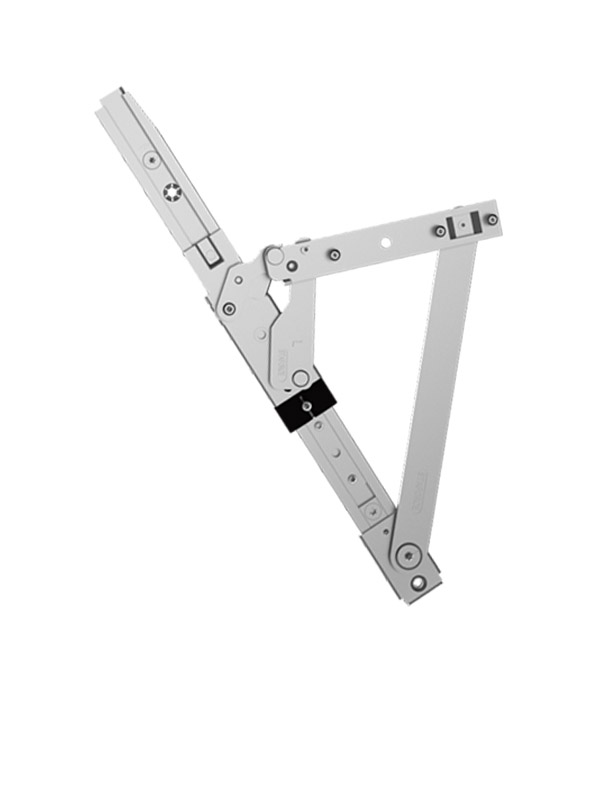

上悬窗系统 - 铰链

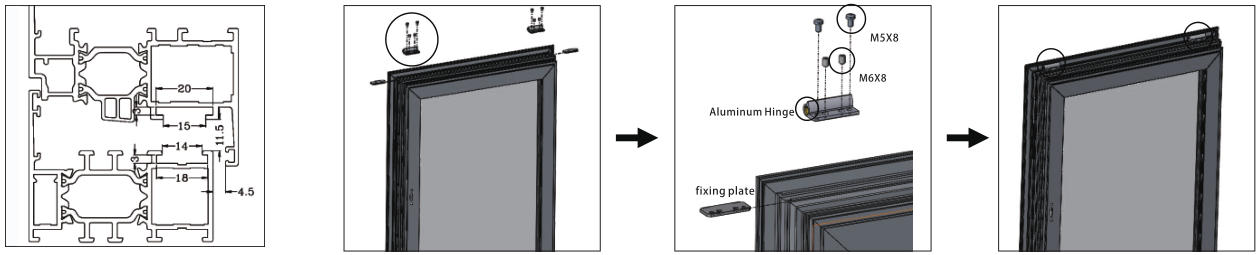

此系统适用于欧标C槽铝合金窗。（如图所示）

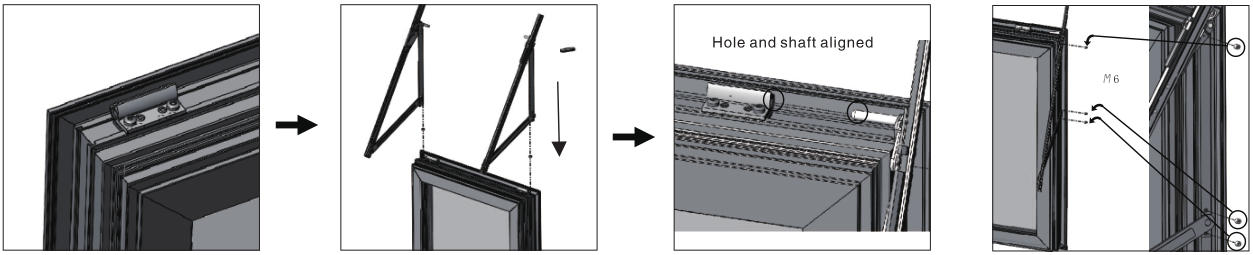

将左右铝合金合页安装在窗扇顶部的安装槽内。

先不用拧紧，铝合金合页与固定片用螺丝联接后保持松动，使其能在槽内滑动。（左右一样）

先使用工具：拧M5X8螺丝使用T25梅花扳手。

拧M6X8机米螺丝使用T15梅花扳手。

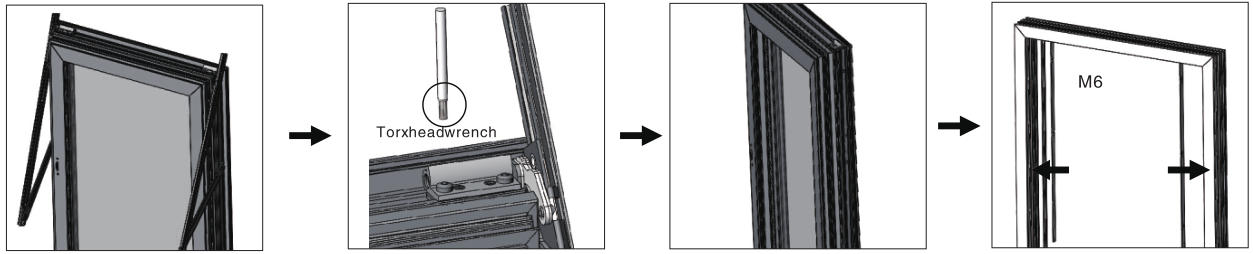

将左右滑撑的窗扇固定片沿型材C槽的缺口插入。如下图。

固定片滑到底端后，移动铝合金合页，使合页孔与转轴对齐，并将铝合金合页完全插入转轴底部。（左右一样）

用3颗M6机米螺丝将窗扇固定片紧固。（左右一样）使用工具：T15梅花扳手。

将铝合金合页上的M5X8螺丝和M6机米螺丝用梅花扳手拧紧。（左右一样）

使用工具：T25梅花扳手和T15梅花扳手

组装完成的窗扇

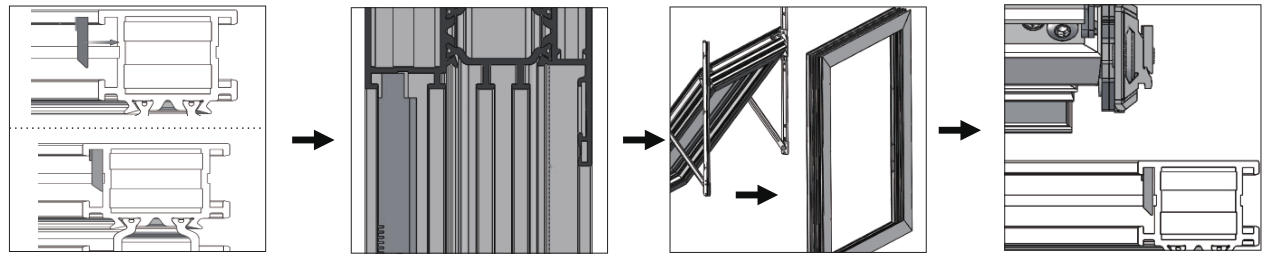

将左右背板条卡入窗框左右两侧的安装槽内。

背板条安装进C槽。

注意背板条顶端定位点与窗框顶端C槽底部对齐。

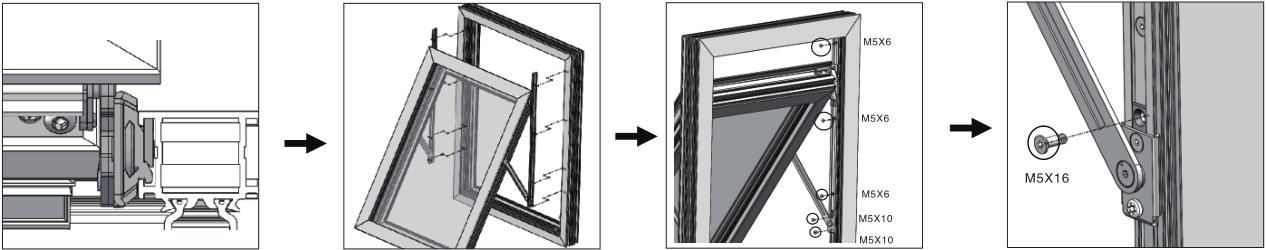

将装好滑撑的窗扇按导轨上的安装孔与背板条上的螺丝孔对齐及导轨上的卡槽与窗框C槽上的凸壁卡合的方式装入。

导轨上的卡槽与框上的C槽凸壁卡合。

已卡入C槽并装配到位的侧滑导轨。

安装孔与螺丝孔对齐。

固定3颗M5X6沉头螺丝，1颗M5 X10沉头螺丝，1颗M5X10圆头螺丝。（左右一样）使用T25梅花扳手

最后固定一颗M5X16钻尾不锈钢螺丝，此螺丝直接打进窗框型材内。先在窗框上用手电钻打一4.0通孔，再用电批锋打入螺丝。（左右一样）

通过偏心调节实现高度±1.5mm

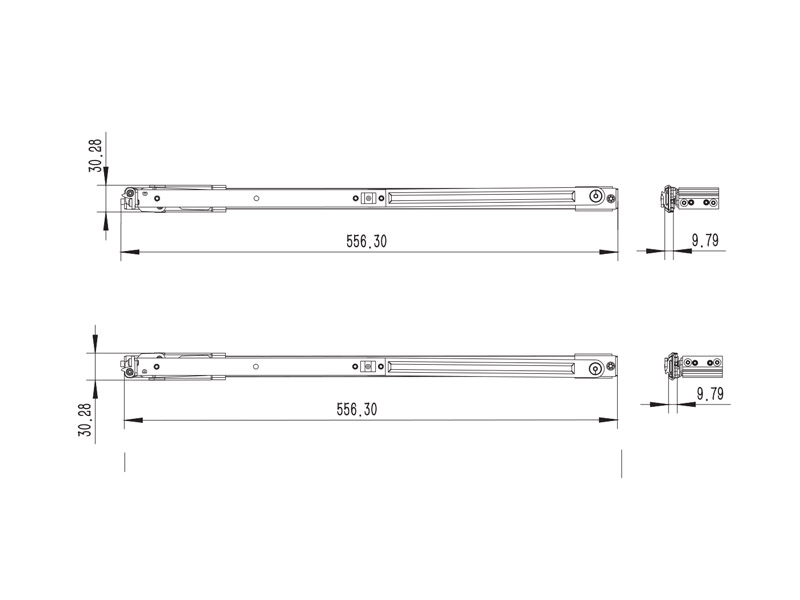

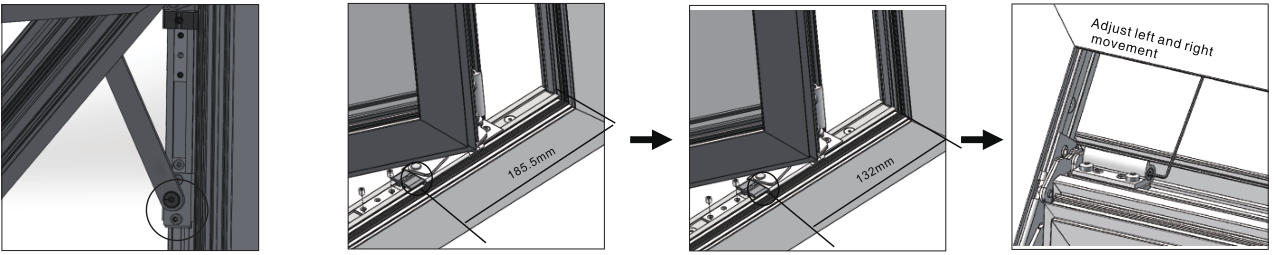

当使用导轨长度为556.3mm的滑撑时在距离导轨顶端185.5mm的位置固定定位块。用两颗M5X5的机米螺丝固定保持窗扇只能打开30°（左右一样）

当使用导轨长度为315mm的滑撑时，在距离导轨顶端132mm的位置固定定位块。用两颗M5 X5的机米螺丝固定。保持窗扇只能打开30°（左右一样）

用1.4mm的六角扳手调节铝合金页顶部的调节螺丝，使扇左右移动，达到扇与框左右两侧的配合间隙相等。（左右一样调节方式）

当窗框尺寸在800mm-1000mm之间时，选用导轨长度为315mm的滑撑；在1000mm-1200mm之间时选用导轨长度为556.3mm的滑撑。这两个尺寸范围内的滑撑都需要调节滑块底部的摩擦块的摩擦力大小，使摩擦力能平衡掉窗扇重心的上升和下降，保证窗扇开启和关闭的过程平稳。
