纱扇配件简介
支持窗扇上下、左右调节，高度调节 ±2mm，免打钉设计，安装简单高效，摩擦力可按需微调。
采用 SUS304 不锈钢与高强度铝合金材质，承重达 30KG，通过 25000 次启闭测试，符合 EN1191 标准，结构简洁耐用。
最大开启角度 165°，适配欧标 14 槽，满足日常通风与清洁需求，适配多种纱扇安装场景。
STAFORCE
纱窗系统 - 纱扇

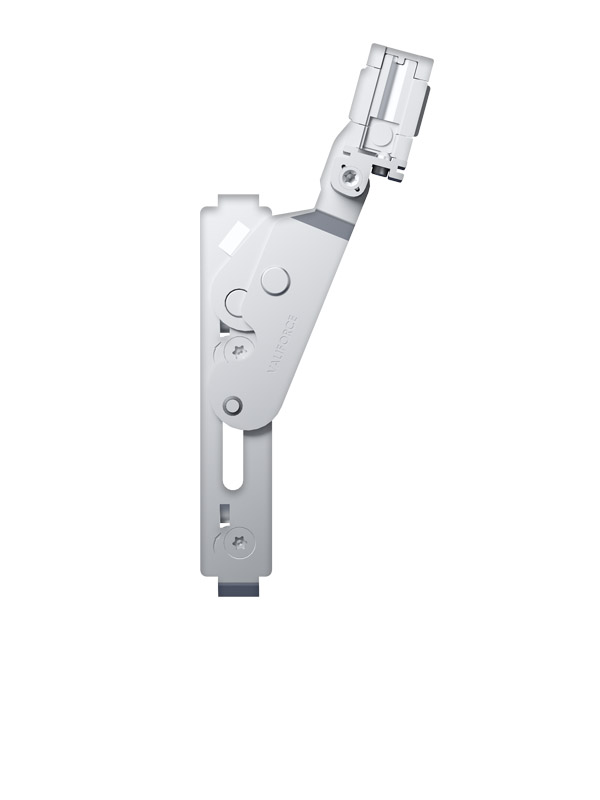

纱扇产品图

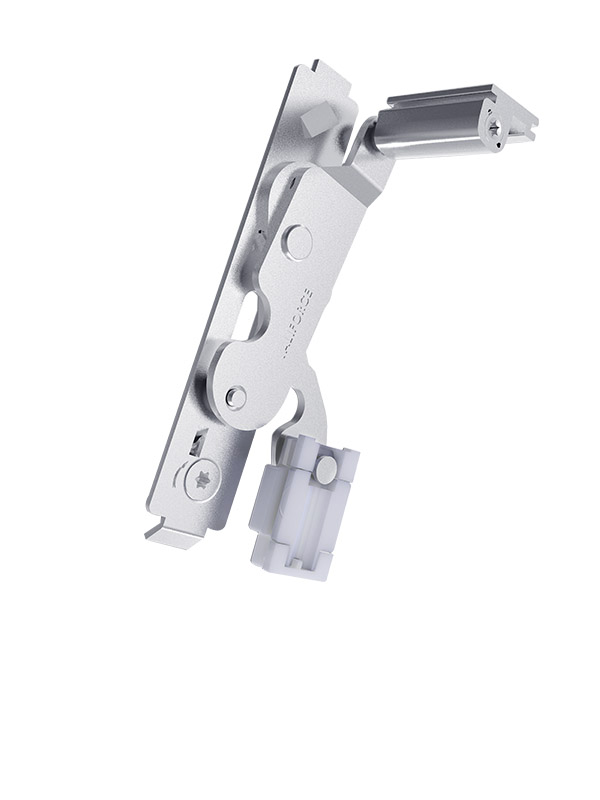

纱扇产品图

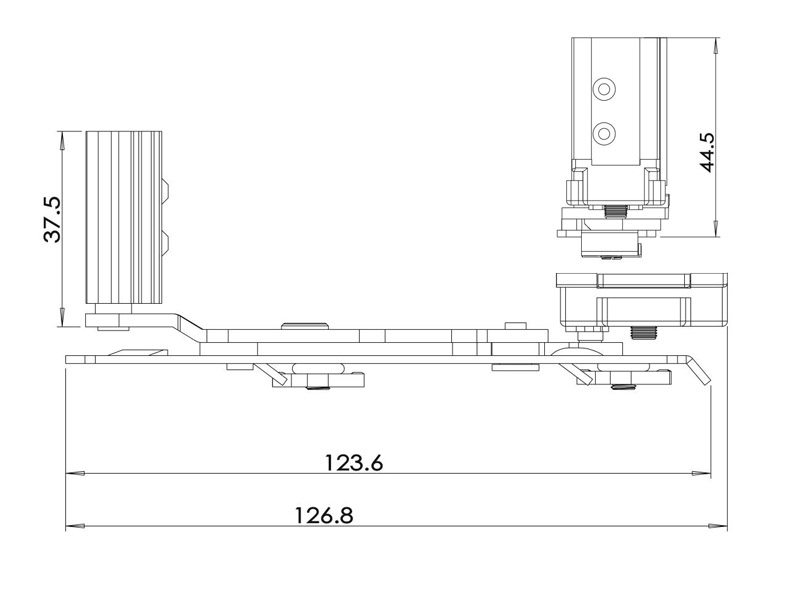

尺寸图
技术参数
- 1.适用欧标14槽。
- 2.材质采用SUS304不锈钢与高强度铝合金
- 3. 高强度铝合金材质承重30KG。
- 4.启闭25000次，符合EN1191检验标准。
- 5.. 最大开启角度165°高度调节±2mm，可 水平调节（轻轻的敲打铰链底板从而水平 移动，实行调节）。
纱窗系统纱扇优点
- 1.窗扇上下和左右都可以调节。
- 2.结构简洁，耐用度高。
- 3.使用安装简单，免打钉。
- 4.摩擦力可调节,安装方便，开启165°。
165°纱扇铰链安装说明
1

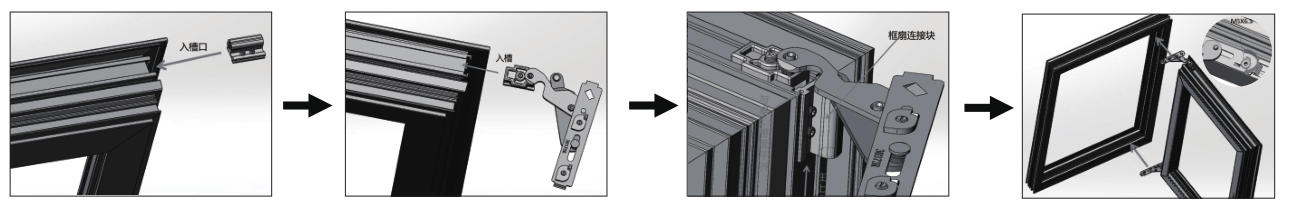

纱扇安装步骤1
将左右框扇连接块安装在窗扇顶部的槽内，先不用拧紧，保持松动，使其能在槽内滑动。（左右一样）
将塑胶块沿图方向安装在窗扇顶部的槽内（上下一样）
将框扇连接块往上推入铰链轴内并推平C槽面，然后锁紧二颗M5X6凹端机密顶丝上下一样上安装完毕。
将上下铰链底板推入框上下C槽内，拧紧M5X6.5的梅花螺丝即可（上下一样），框上安装完毕。
2

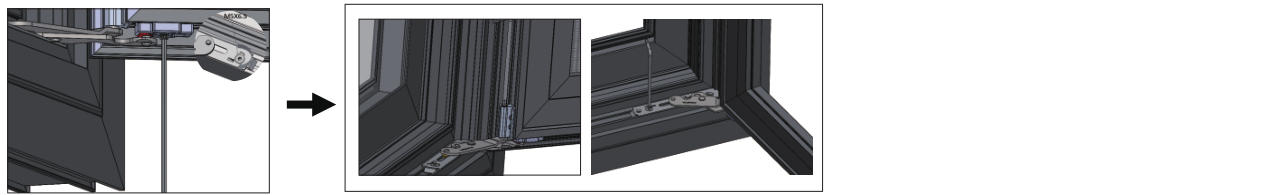

纱扇安装步骤2
摩擦力调节：用2.5mm的内六角扳手顺时针扭胶件下面的机米螺丝，使其达到想要的开启手感！
高度调节：用T20螺丝刀对着提升块的螺丝顺时针转动，使提升块升高完成高度调节
3

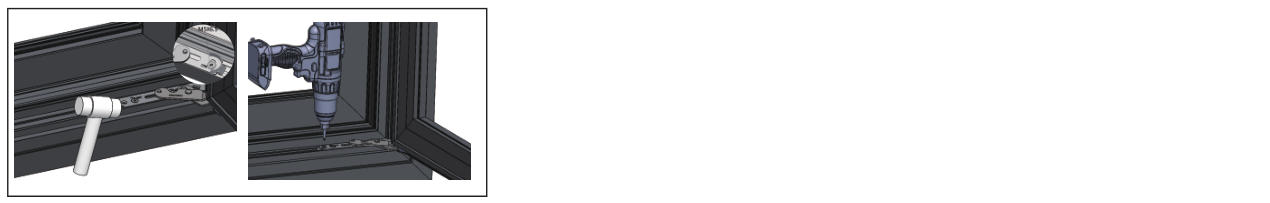

纱扇安装步骤3
左右调节：先将铰链装好，旋片用T25梅花螺丝轻轻夹持住。用胶锤轻轻敲铰链，想左往左敲，向右往右敲。敲到合适的位置后将旋片拧紧。最后用电枪将自攻螺丝打紧即可
STAFORCE
纱扇安装3D视频演示
点击播放按钮，观看详细演示视频，了解每一步的操作细节。
