铰链配件简介
STAFORCE 窗纱一体系统铰链采用高强度不锈钢材料，通过精密加工工艺制造，确保每个铰链都能承受长期高频使用。铰链表面经过防腐蚀处理，具有优异的耐候性和耐久性。
该系列铰链采用双平行臂回转设计，支持0-90度大角度开启，开启顺滑无阻力。结构简洁，安装方便，可快速调试。承重能力强，确保窗扇稳定可靠。
通过严格的盐雾测试和欧洲标准认证，使用寿命长达25000次开合循环，为您的门窗系统提供持久的可靠保障。
STAFORCE
窗纱一体系统 - 铰链

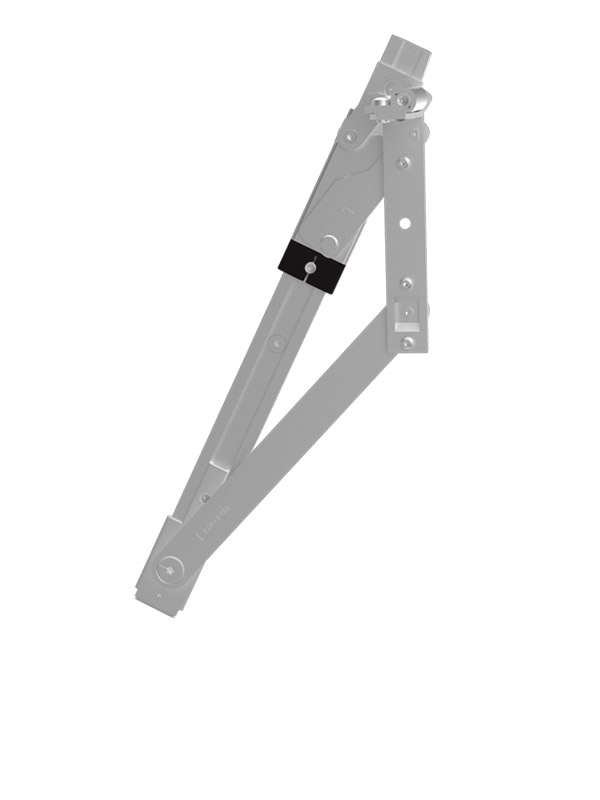

上铰链

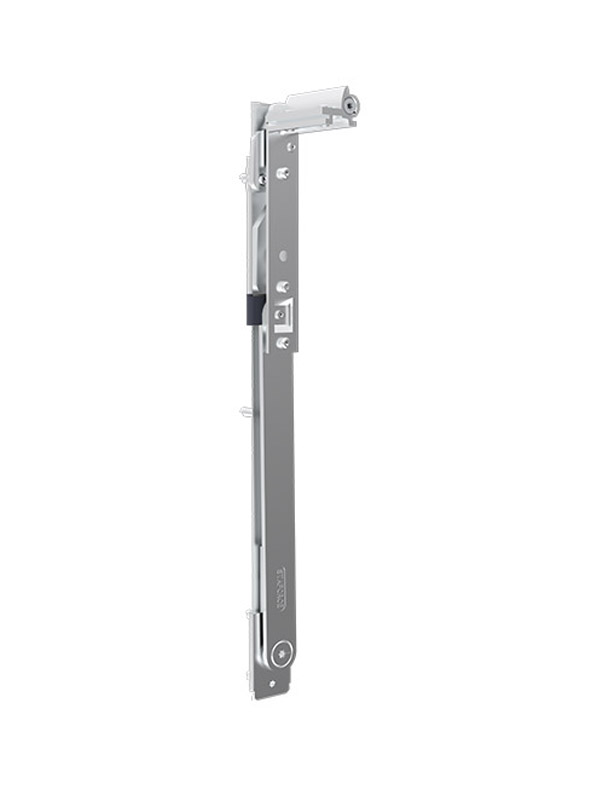

下铰链

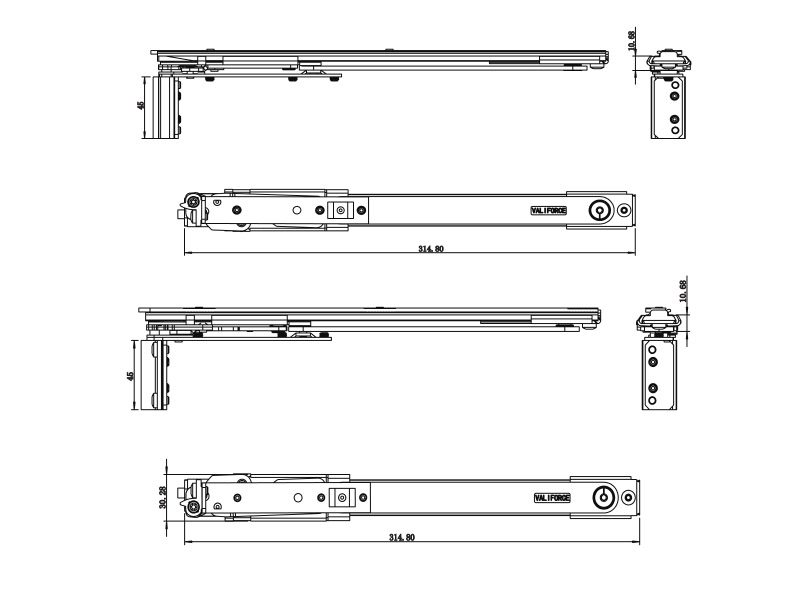

尺寸图
技术参数
- 1.盐雾测试：SST 7500小时，符合ISO 9227标准CCT 240小时。（欧洲标准无测试CCT，而CCT更加真实模拟实际使用环境）
- 2.寿命测试：承重80公斤测试2.5万次，符合EN 1191标准。
- 3.水平方向调节 +/-3mm，高度方向调节 +/-1.5mm。
- 4.达到抗风压结构设计，抗风压等级达到CE 5级。
- 5.跌落测试：根据公司内部标准，去掉右边铰链，左边铰链承重80KG的窗，不掉落。
- 6.启闭力矩 <5NM。
窗纱一体系统铰链优点
- 1.启闭轻盈顺畅，可调摩擦力。
- 2.采用自平衡力结构设计，0-90度任意角度自平衡。
- 3.安装简单便于调节。
- 4.高承重铰链，开启角度大，通风量大。
- 5.采用304不锈钢材质长久耐用不生锈。
应用范围要求
✓ 允许应用范围
- 使用高度范围：800-1600mm
- 最大宽度：不超过2000mm
- 窗扇重量：在80kg范围内
✕ 不允许应用范围
- 超出规定高度、宽度限制
- 窗扇重量超过80kg
- 恶劣腐蚀环境未做防护
窗纱一体窗系统安装说明
1
窗纱一体系统安装步骤1

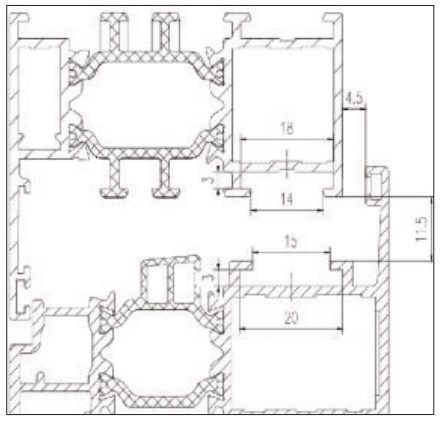

此系统适用于欧标C槽铝合金窗（如图所示）

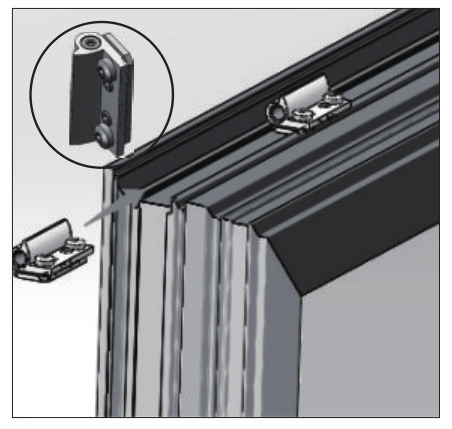

将图示铝合页滑入窗扇C槽中。将铰链套入C槽内，铝合页滑入铰链转动轴内。
滑入窗扇前，窗扇需破槽口,装配好铝合页，螺丝拧紧。

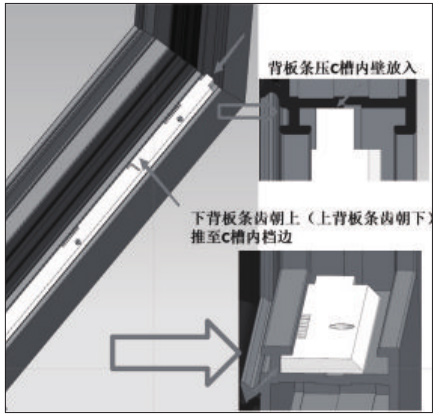

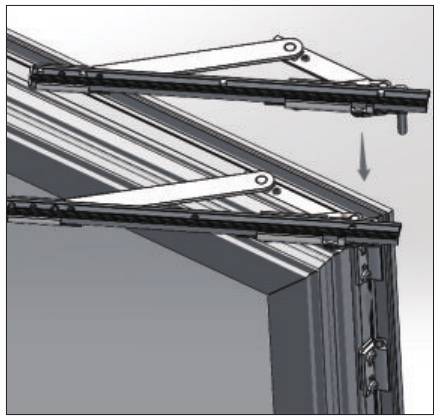

将窗扇带铰链压入已安装好的背板条的窗框上。按上图示在窗框上下C槽放入背板条,上背板条需去胶布后粘贴到位。
2
窗纱一体系统安装步骤2

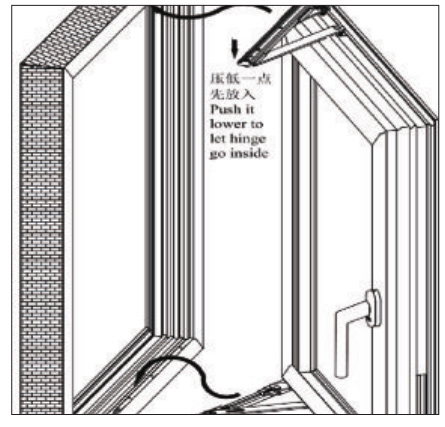

按上图示把窗扇带铰链压入窗框内。

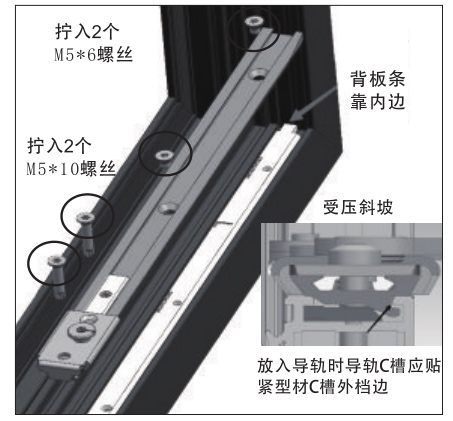

按上图示把窗扇带铰链压入窗框内后;注意导轨C槽口应紧贴型材C槽内拐边,把连接导轨和背板条的螺丝拧紧(上下均如此操作)。

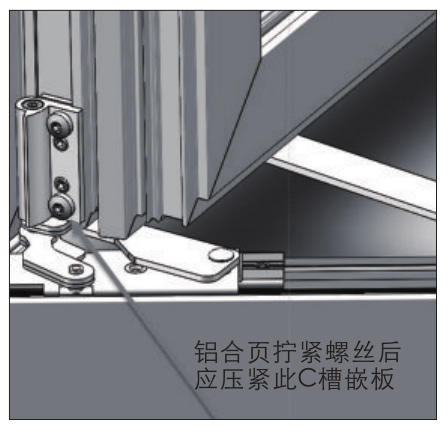

按上图示拧紧铝合页所有螺丝。

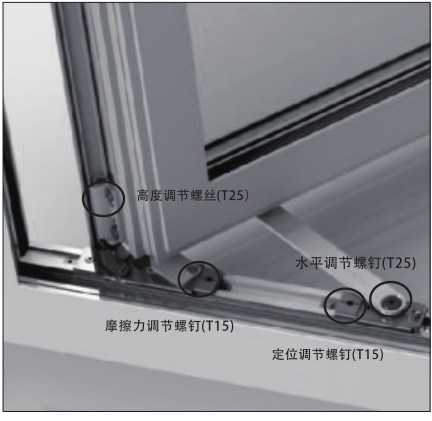

安装好上下铰链，调整窗框和窗扇的上下距离。当窗扇需上下调节时利用T25号螺丝刀上下调节上下调节范围± 1.5
3

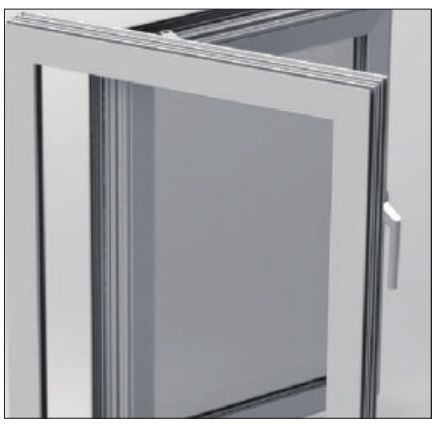

窗纱一体系统安装步骤3

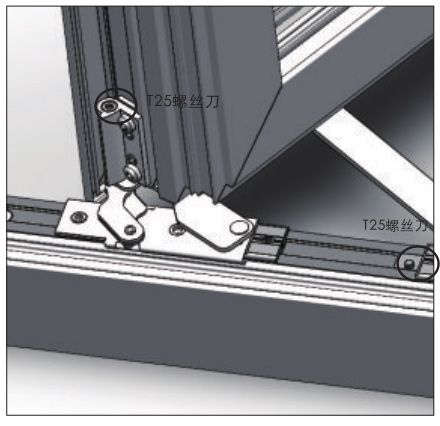

当窗扇需调整左右距离时，利用T25号螺丝刀，上下铰链偏心铆钉旋转同一个方向。下垂时，可利用T25号螺丝刀上下铰链偏心铆钉旋转相互反方向即可（左右上下调节范围± 1.5）

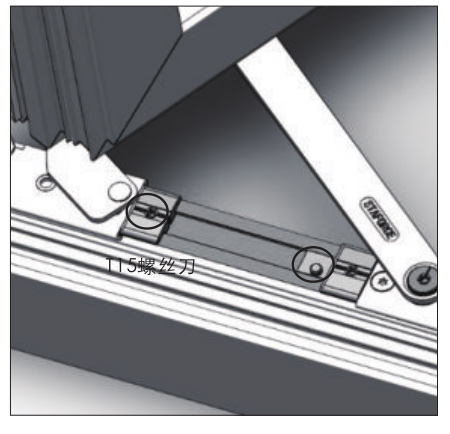

校正好窗扇和窗框的距离后，如需调整开启的摩擦力大小，可用T15号螺丝刀拧紧挤压塑料摩擦块即可。

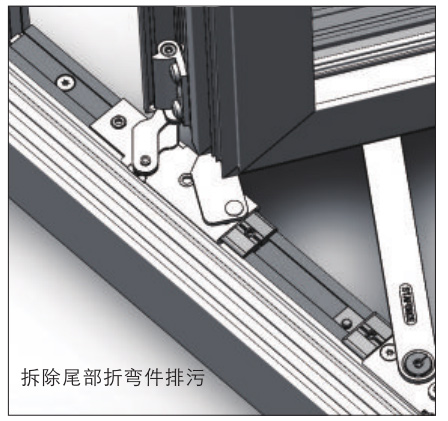

一年清洁一次导轨内的脏污，拆除尾部折弯件排污，后加入适当的润滑脂。
定期维护，10年免费保修。
4
窗纱一体系统安装步骤4
打钉型和宽槽型可选。

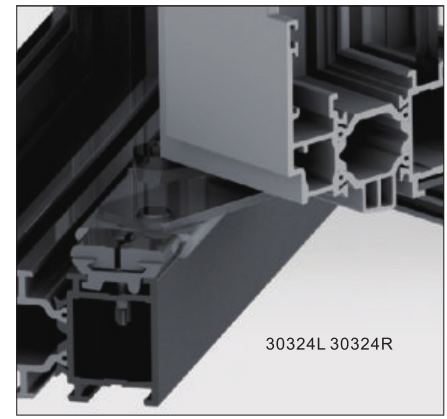

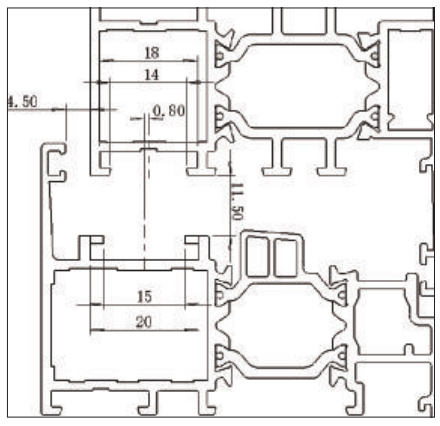

此30324系统适用于欧标槽铝合金窗（如图所示）

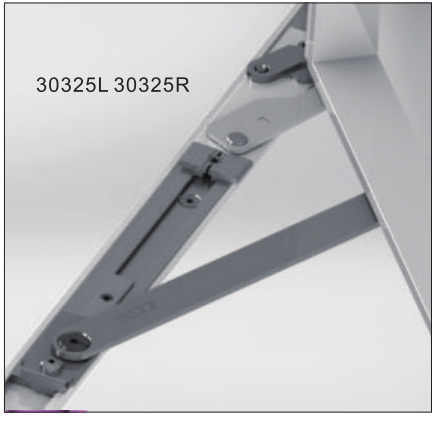

打钉型和宽槽型可选。

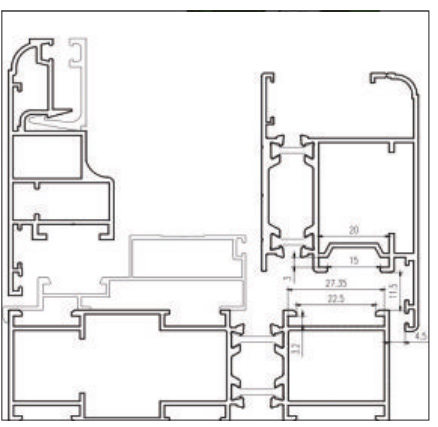

此30325系统适用于宽槽铝合金窗（如图所示）
