铰链配件简介
STAFORCE 内开内倒系统铰链采用高强度不锈钢材料，通过精密加工工艺制造，确保每个铰链都能承受长期高频使用。铰链表面经过防腐蚀处理，具有优异的耐候性和耐久性。
该系列铰链采用双平行臂回转设计，支持0-90度大角度开启，开启顺滑无阻力。结构简洁，安装方便，可快速调试。承重能力强，确保窗扇稳定可靠。
通过严格的盐雾测试和欧洲标准认证，使用寿命长达25000次开合循环，为您的门窗系统提供持久的可靠保障。
内开内倒系统 - 铰链

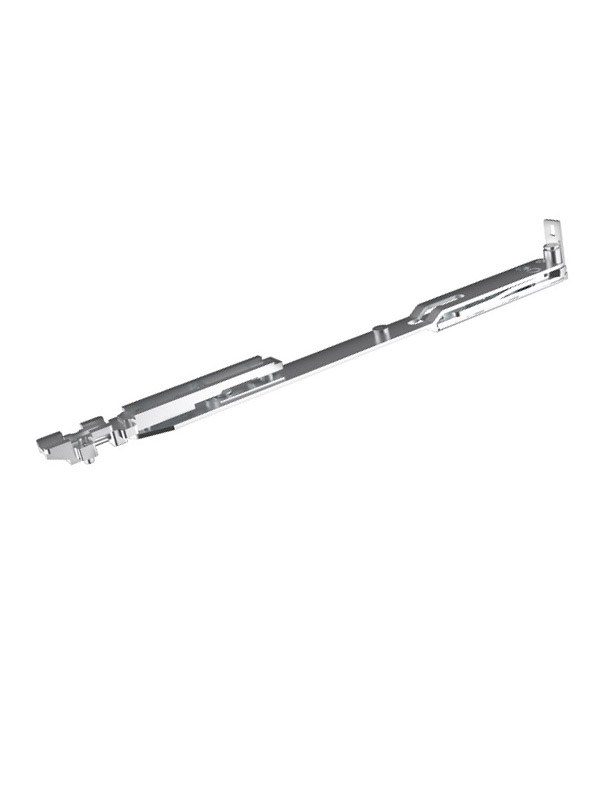

上铰链

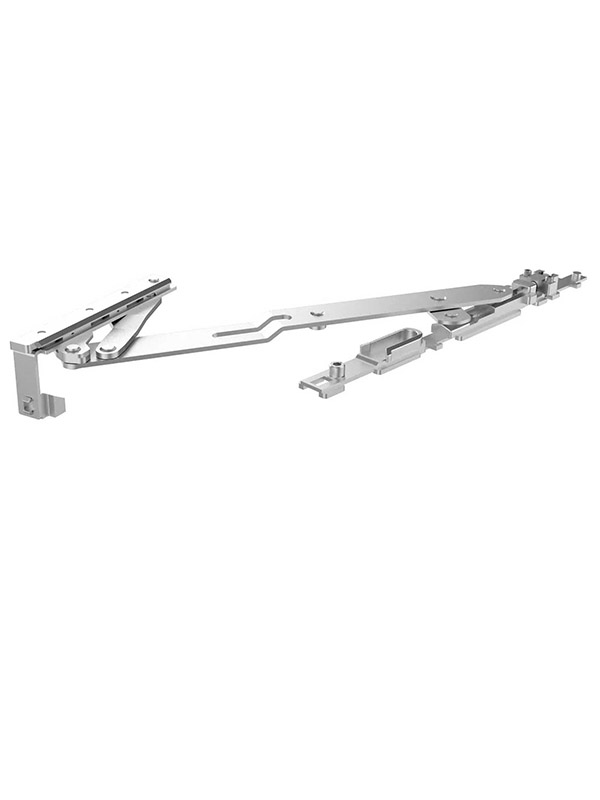

下铰链

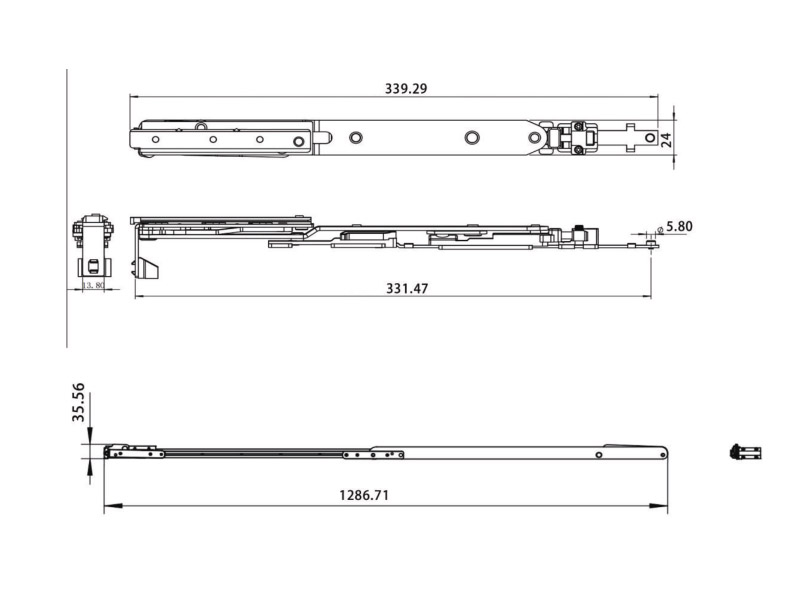

尺寸图
技术参数
- 1.盐雾测试：SST 7500小时，符合ISO 9227标准CCT 240小时。（欧洲标准无测试CCT，而CCT更加真实模拟实际使用环境）
- 2.寿命测试：承重80公斤测试2.5万次，符合EN 1191标准。
- 3.水平方向调节 +/-3mm，高度方向调节 +/-1.5mm。
- 4.达到抗风压结构设计，抗风压等级达到CE 5级。
- 5.跌落测试：根据公司内部标准，去掉右边铰链，左边铰链承重80KG的窗，不掉落。
- 6.启闭力矩 <5NM。
内开内倒系统铰链优点
- 1.启闭轻盈顺畅，可调摩擦力。
- 2.采用自平衡力结构设计，0-90度任意角度自平衡。
- 3.安装简单便于调节。
- 4.高承重铰链，开启角度大，通风量大。
- 5.采用304不锈钢材质长久耐用不生锈。
应用范围要求
✓ 允许应用范围
- 使用高度范围：800-1600mm
- 最大宽度：不超过2000mm
- 窗扇重量：在80kg范围内
✕ 不允许应用范围
- 超出规定高度、宽度限制
- 窗扇重量超过80kg
- 恶劣腐蚀环境未做防护
内开内倒窗系统安装说明

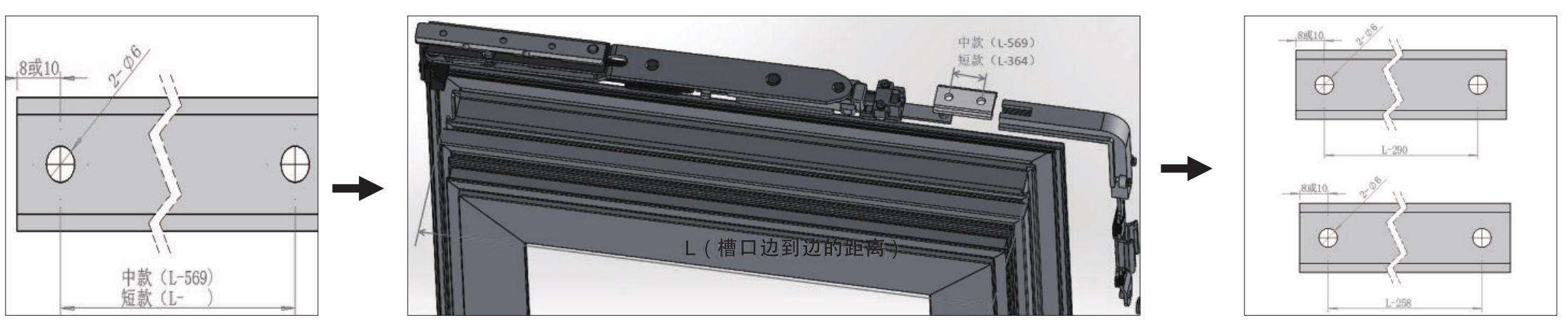

内开内倒窗系统安装步骤1
欧标槽铝传动杆开孔图（如图所示）
中短款内开内倒横向铝传动杆计算公式。
欧标槽竖向铝传动杆开孔图

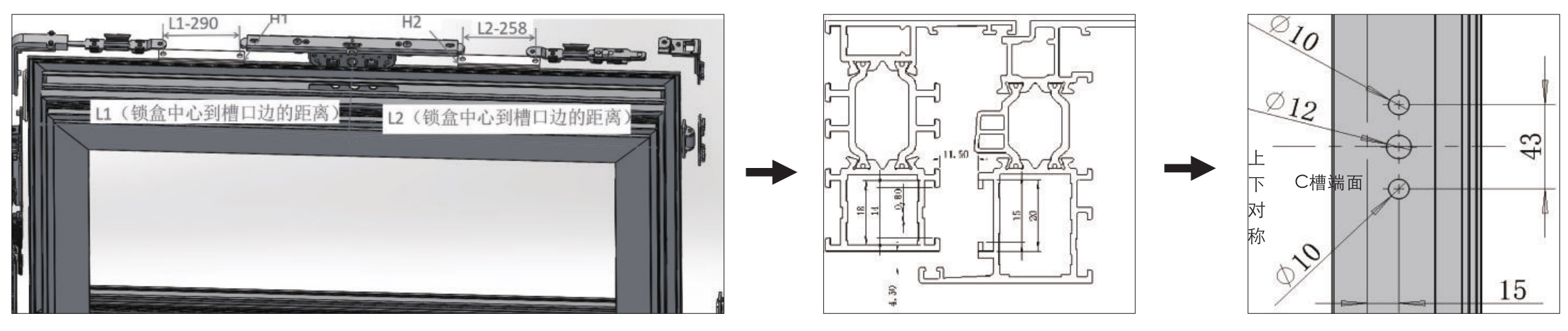

内开内倒窗系统安装步骤2
中短款内开内倒竖向铝传动杆计算公式。
可使用型材槽口示意图
执手处型材开孔示意图

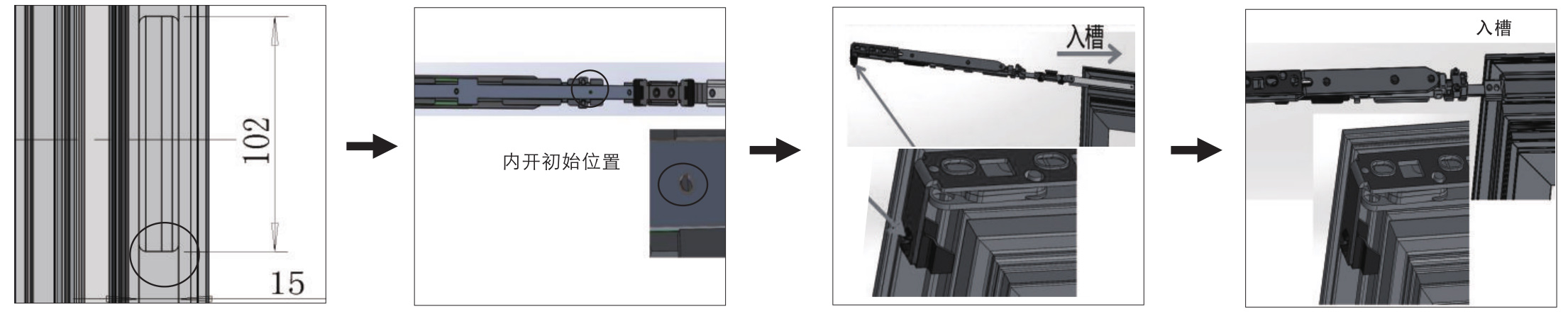

内开内倒窗系统安装步骤3
以C槽为基准面，深度28.5MM锁盒处型材开孔示意图。锁盒处型材开孔示意图
将2023M/L（剪刀件连接机构）中的小孔对准内开初始位置。
30367L/R,30368L/R剪刀件(中长)与30022转角器及固定 将已装好的剪刀件组件往窗扇C槽装入。推拉至连接转角器相对位置。
30383L/R剪刀件(短)与30022转角器及固定 将已装好的剪刀件组件往窗扇C槽装入。推拉至连接转角器相对位置。

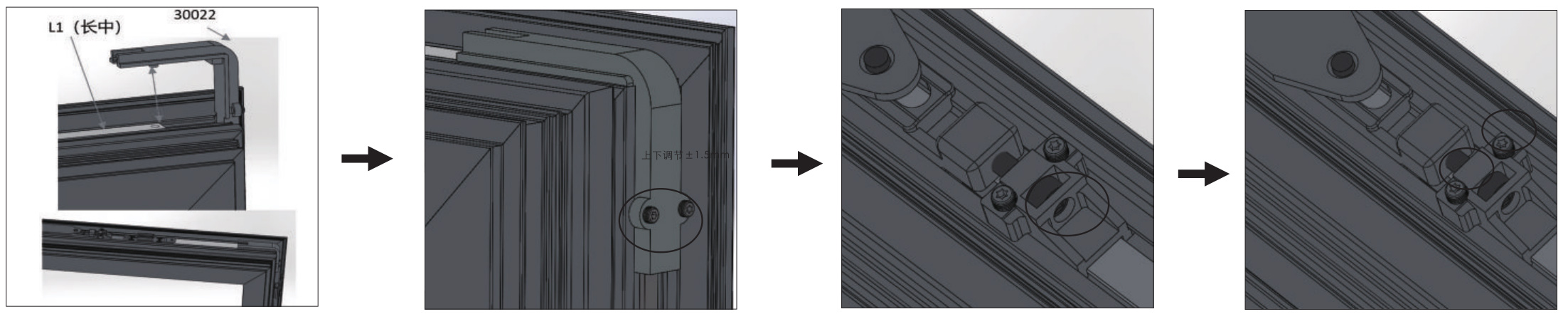

内开内倒窗系统安装步骤4
将30022转角器拉起，对准L1孔插紧。
使用T15梅花扳手将两颗M5螺丝顶紧窗扇侧型材。
使用4.0六角扳手调节好窗扇与窗框的平行度 如图尺寸6MM（箭头方向）
使用T15梅花扳手将两颗M5螺丝顶紧窗扇型材）

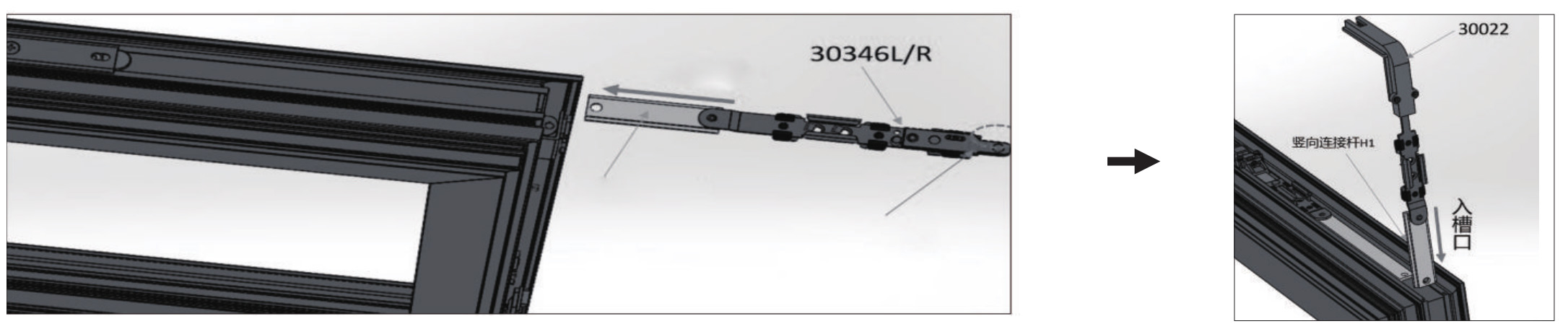

内开内倒窗系统安装步骤5
转角器安装方法：将竖向连接杆H1与转角器30022插孔连接。将已连接好的竖向连接杆与转角器组件往窗扇C槽装入，推拉至锁盒连接相对位置。
防倒插销安装方法：将竖向连接杆H2与防倒插销30393L/R插孔连接。将已连接好的竖向连接杆与防倒插销组件往窗扇C槽装入，推拉至锁盒连接相对位置。

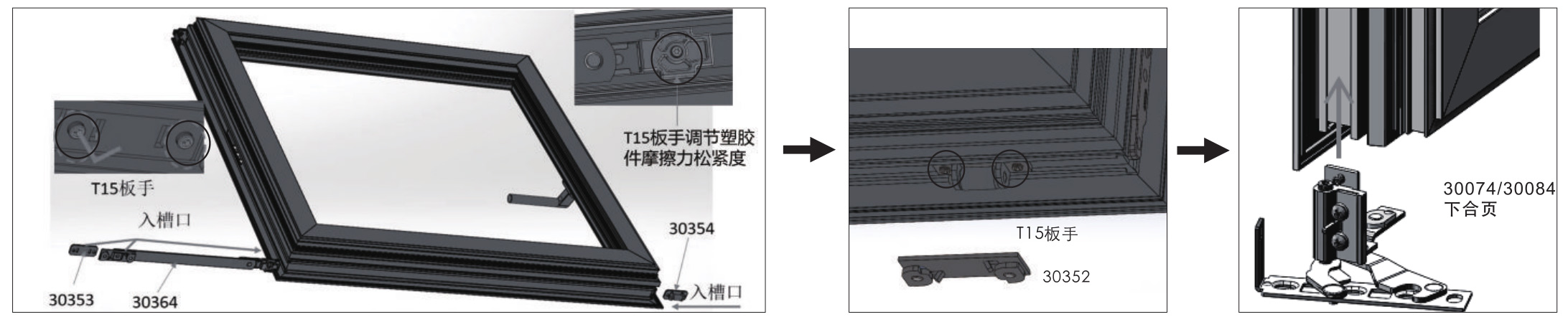

内开内倒窗系统安装步骤6
风撑和风撑限位块安装方法：先将风撑30364往窗扇C槽装入，将风撑限位块30353往窗扇C槽装入，待扇安装完后，推拉至所需内开角度（最大内开角度90度），用T15扳手将两颗M5螺丝顶紧窗扇侧型材，T15扳手调节塑胶件摩擦力松紧度。
将支撑块30354往窗扇C槽装入，推拉至底锁固定30352相对位置后用T15扳手将两颗M5螺丝顶紧窗扇侧型材。
30074/30084下合页安装步骤：沿箭头方向插入窗扇C槽。

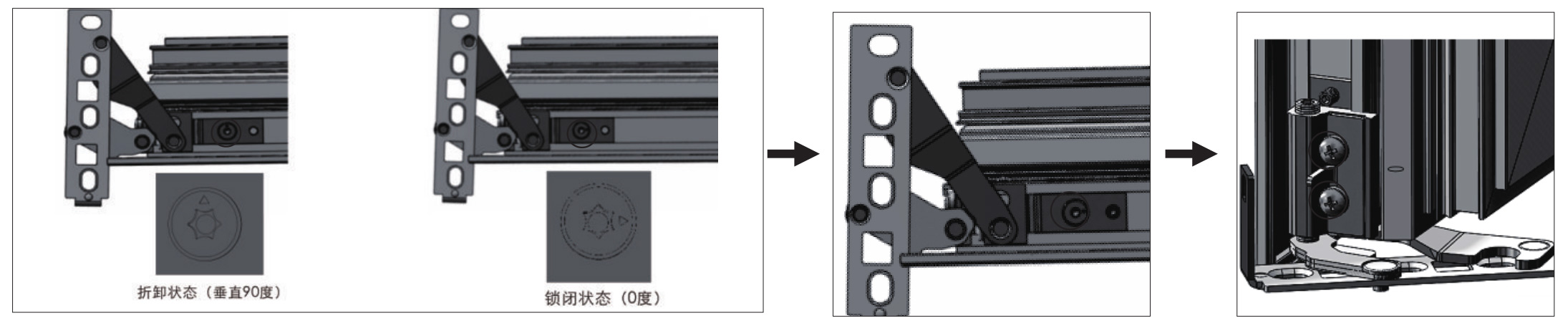

内开内倒窗系统安装步骤7
将铆钉向右旋转90度，注意箭头标识。
将1PCS螺丝M5机米顶紧窗扇底部。
将侧面的所有螺丝锁紧(圆圈标识)使用4.0六角扳手通过机米的调节高度。

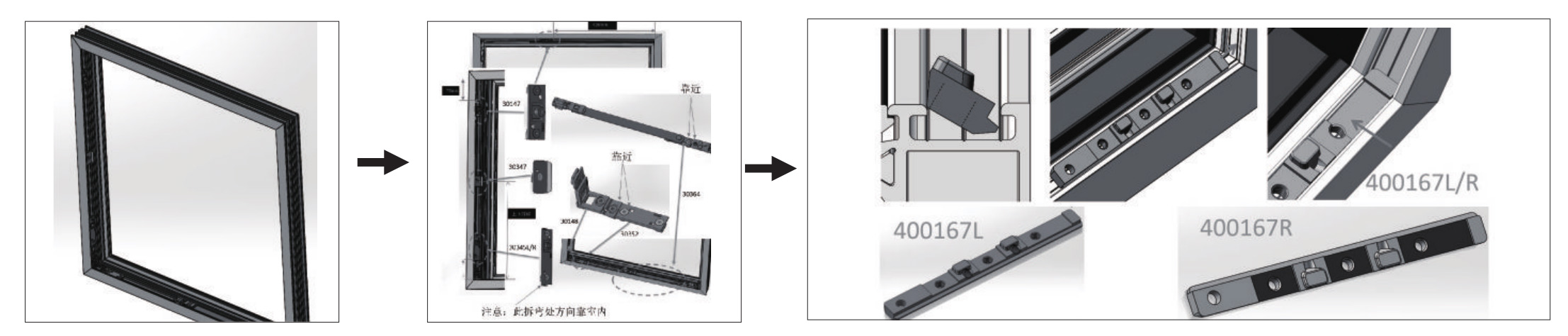

内开内倒窗系统安装步骤8
框上锁点，防误装置插销座，底锁固定，风撑安装。
按照图示尺寸和要求安装，使用T25梅花扳手将M5梅花螺丝旋片夹紧方式锁紧型材。
将底座斜着插进窗框C槽，沿着箭头方向顶平。

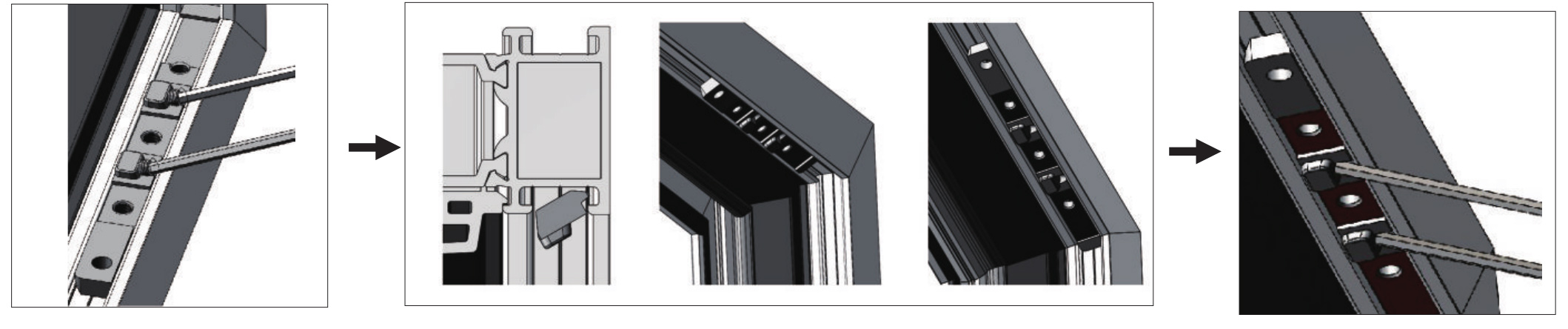

内开内倒窗系统安装步骤9
将底板上两M5X10梅花尖端机米螺丝，使用T15梅花扳手顶紧窗框型材。
30366L/R,30367L/R,30368L/R上合页底板将底座斜着插进窗框C槽，沿着箭头方向顶平。
将底板上两M5X10梅花尖端机米螺丝，使用T15梅花扳手顶紧窗框型材。

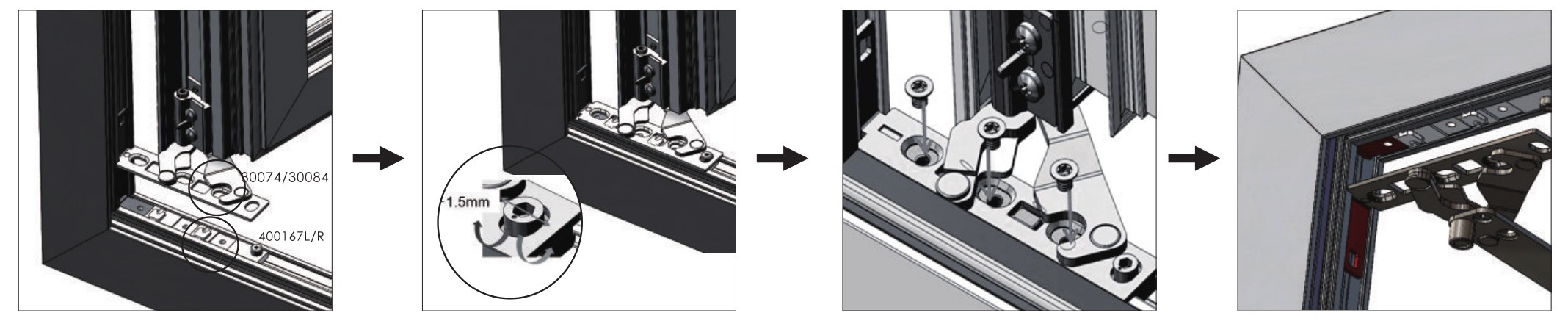

内开内倒窗系统安装步骤10
将（30074/30084）下合页方孔对准（400167L/R）底座凸台挂上去。
使用4.0六角扳手调节偏心铆钉，可+-1.5mm调节窗框与窗扇的气密性。
使用T25梅花扳手将M5三个梅花螺丝与30074/30084下合页与400167L/R底座锁紧
将(30366L/R,30367L/R,30368L/R)上部合页方孔对准（400167L/R）底座凸台挂上去。

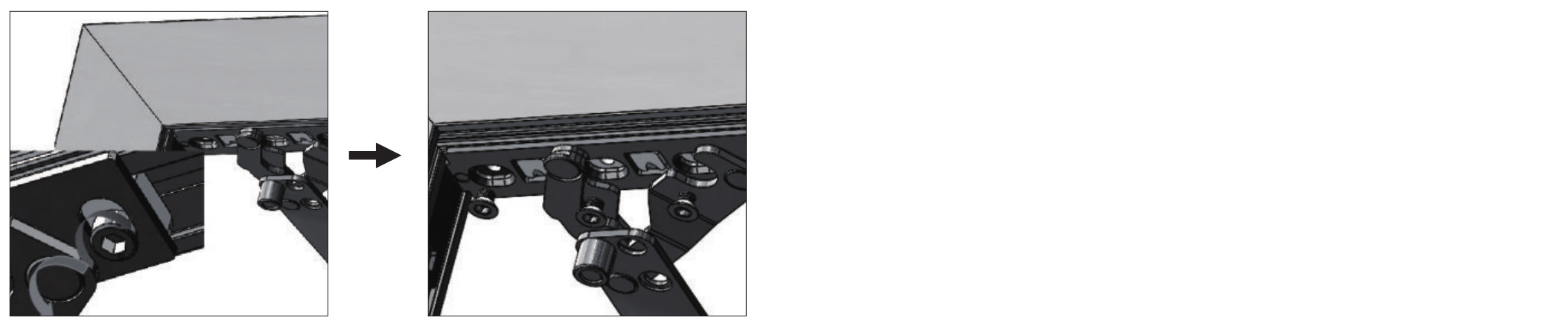

内开内倒窗系统安装步骤11
使用4.0六角扳手调节偏心铆钉，可+-1.5mm调节窗框与窗扇的气密性。
使用T25梅花扳手将M5三个梅花螺丝把上合页与400167L/R底座锁紧。
