锁盒配件简介

STAFORCE 平开门系统锁盒采用高材质全钢质材料,经过精密加工成型,确保尺寸精准和结构稳定性。锁盒表面经过多层防腐处理,通过500小时盐雾测试不生红锈,达到ISO10289标准。

锁盒采用双向锁闭设计,连杆/齿轮结构设计稳定可靠,安装便捷。产品经过30万次开关性能测试,启闭力矩10NM,质量可靠,使用寿命长。

通过50NM扭力测试零件不变形不裂开,3个方向拉脱实验不低于1000KG,具备自锁功能,反向推动传动杆锁芯不会反转,为门窗系统提供长期稳定的锁紧功能保障。

平开门系统锁盒应用场景

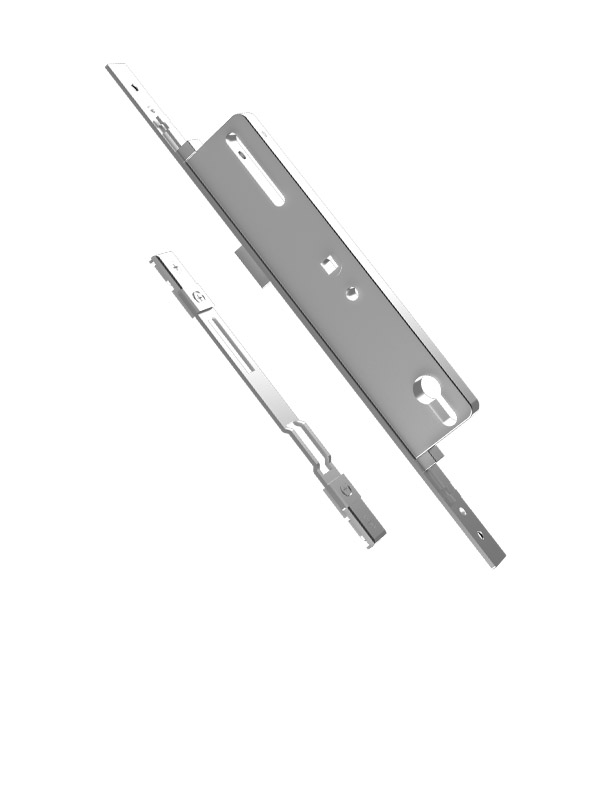

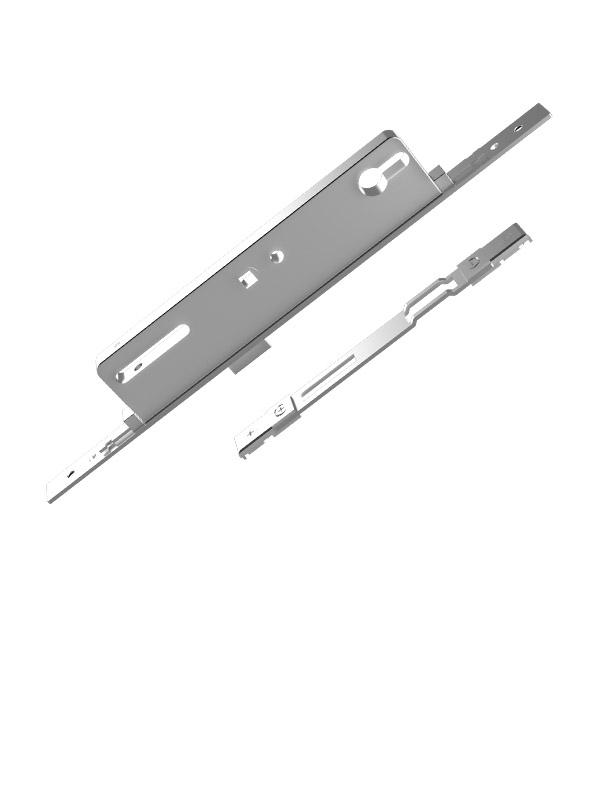

平开门系统 - 锁盒

技术参数

  • 1.50NM扭力测试,零件不变形不裂开,用力按执手可复位。
  • 2.摔坏测试:用力往地上砸3次(每个方向),锁盒能够正常使用。
  • 3.拉脱实验:要求3个方向的拉力不低于1000KG
  • 4.盐雾测试:500小时不生红锈。
  • 5.开关性能测试:启闭力矩 10NM,30万次

锁盒优点

  • 1.高材质使用全钢质锁盒
  • 2.双向锁闭设计,连杆/齿轮结构设计稳定可靠。
  • 3.测试寿命30万次
  • 4.盐雾测试流程500小时不生红锈,达到IS010289标准
  • 5.自锁功能20-25-30-35即反向推动传动杆,锁芯不会反转。

锁盒安装说明

1

铆槽开孔准备

在需要的测槽开一个长度200.5×14.8的铆槽孔,铆槽的宽度需大于14.8,短形开孔的宽度与铆槽的宽度应该一致也可以。

锁盒安装步骤1

安装提示:确保铆槽开孔尺寸准确,便于后面配件的安装。

2

钻圆孔定位

根据内开还是外开,选择在窗户的正面还是背面钻圆孔。圆孔尺寸为直径10.5mm,中心距尺寸与锁盒的中心距尺寸相等(43mm)。

锁盒安装步骤2

安装提示:钻孔位置必须准确,确保与锁盒中心距正确。

3

锁盒嵌入安装

锁盒嵌入短形孔力,确保传动滑行在铆槽上的顺畅,完成的步安装定位。

锁盒安装步骤3

安装提示:确保锁盒完全嵌入短形孔,传动滑行正确入铆槽孔。

4

锁盒螺丝固定

拧紧螺丝,螺丝会带动旋片旋转,旋片卡在C槽中从而固定锁盒。检查锁盒是否紧贴在C槽面上,确保安装牢固。

锁盒安装步骤4

安装提示:螺丝拧紧力度要适中,避免过度用力导致型材变形。

5

执手安装与紧固

装入执手,拧紧执手螺丝,用扭力扳手4-5N.M的扭力拧紧。当执手螺丝锁紧时,活动钉被拉出锁盒,紧贴型材,从而固定执手。

锁盒安装步骤5

安装提示:务必使用规定扭力紧固执手螺丝,确保执手安装牢固可靠。

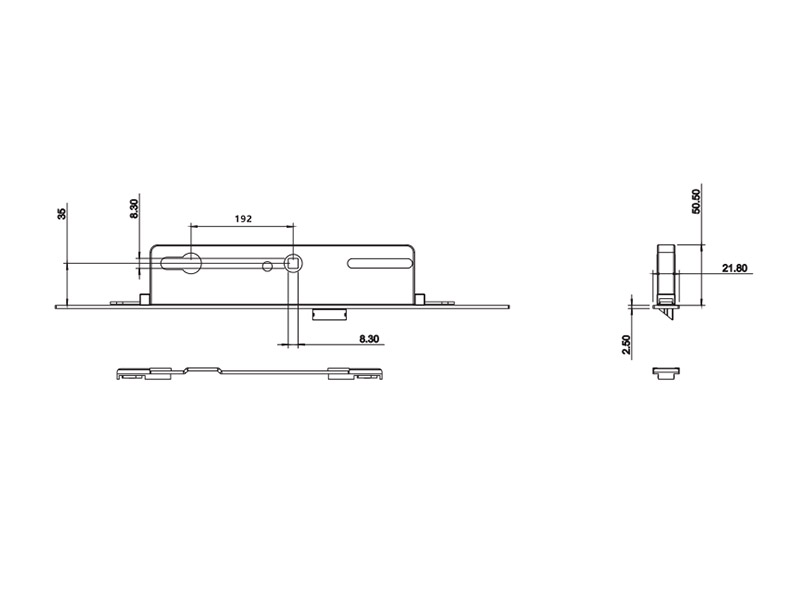

锁盒系列安装及适配尺寸表

P/N
不锈钢货号
P/N
铝面板货号
A
中心距
B
高度
C
宽度
30355304151023200
303763041612.527.3200
30356304171529.3200
30200304182034.3200
30201304192539.3200
30202304203044.3200
30203304213549.3200
