平开门系统合页简介
3D门合页采用特殊高强度铝合金与不锈钢结合，具有极强的耐腐蚀性能，承重能力高达120KG。
通过100,000次寿命测试，门扇几乎零下垂，盐雾测试750小时符合ISO 9227标准。
创新设计采用特殊螺母，支持高度、水平和气密性多维调节，安装便捷高效。
STAFORCE
平开门系统 - 合页

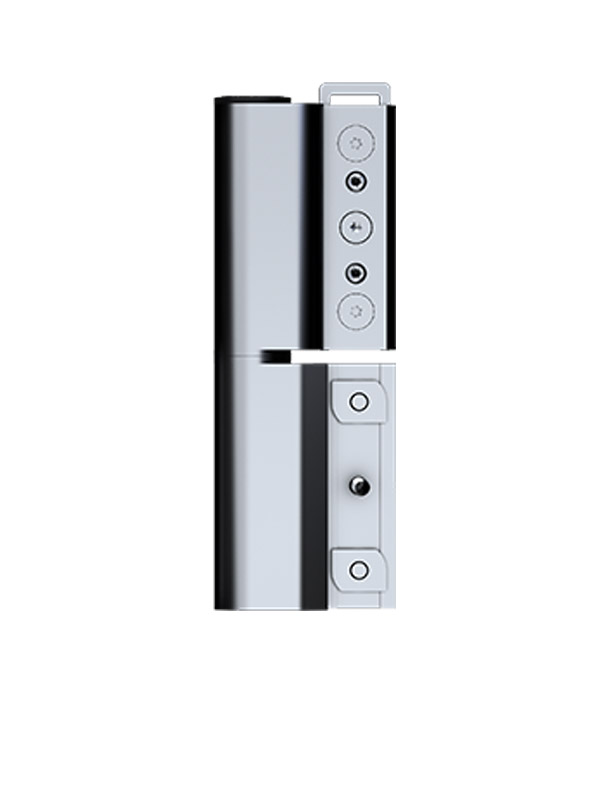

合页产品图1

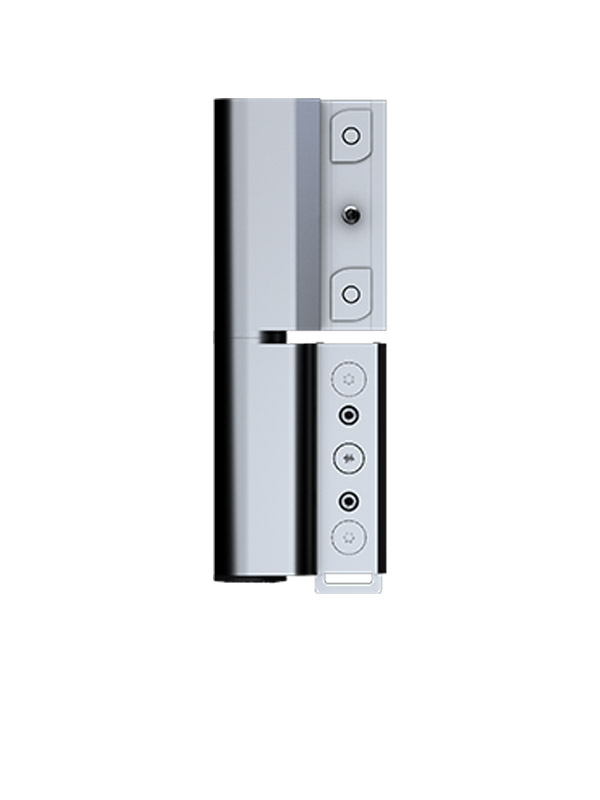

合页产品图2

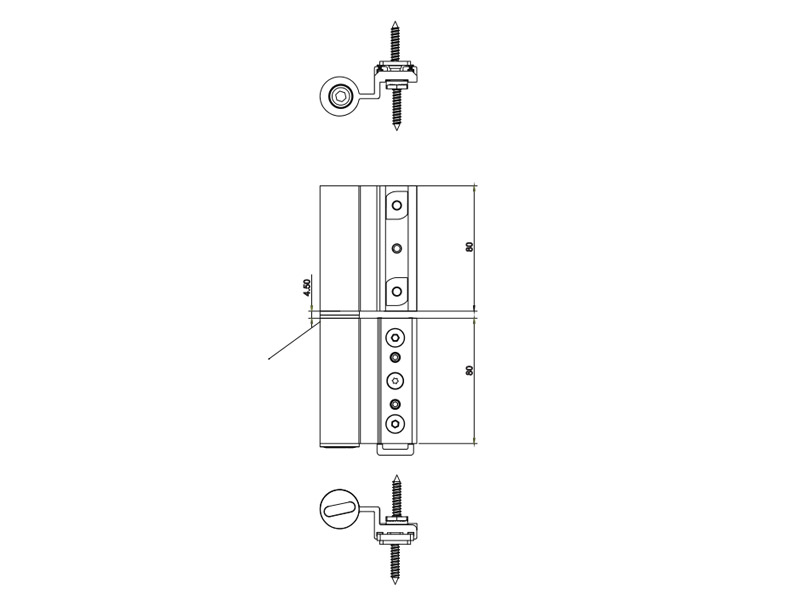

尺寸图
技术参数
- 1.承重能力120KG
- 2.寿命测试100,000次，符合EN 1191标准
- 3.高度调节：+/-1.5mm
- 4.水平调节A，U形垫片厚度0mm、1mm、1.5mm。B，偏心调节+/-1.5mm
- 5.气密性调节通过偏心套筒+/-1.5mm
平开门系统合页优点
- 1.高承重能力和100,000次循环测试，门扇几乎零下垂
- 2.特殊高强度铝合金与不锈钢结合，极强的耐腐蚀性
- 3.创新设计，采用特殊螺母
- 4.盐雾测试750小时，符合ISO 9227标准，CCT 240小时，符合ASTM G85 A5标准
平开门系统合页安装说明
1

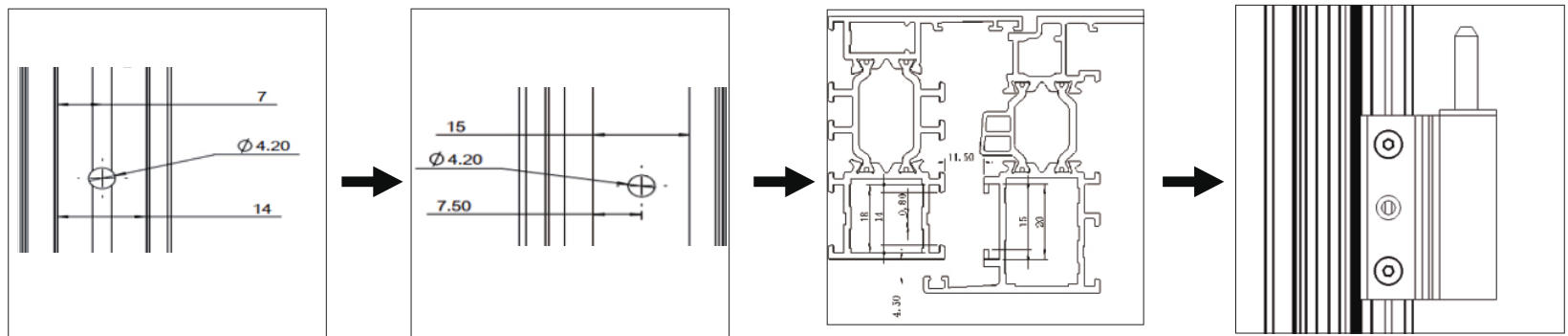

平开门系统合页安装步骤1
在C槽中间钻一个4.2mm的孔，选择合页的正确位置。
参照型材图纸进行操作。
将公合页放在框架上对齐孔位，拧紧螺丝然后安装自攻螺丝。
2

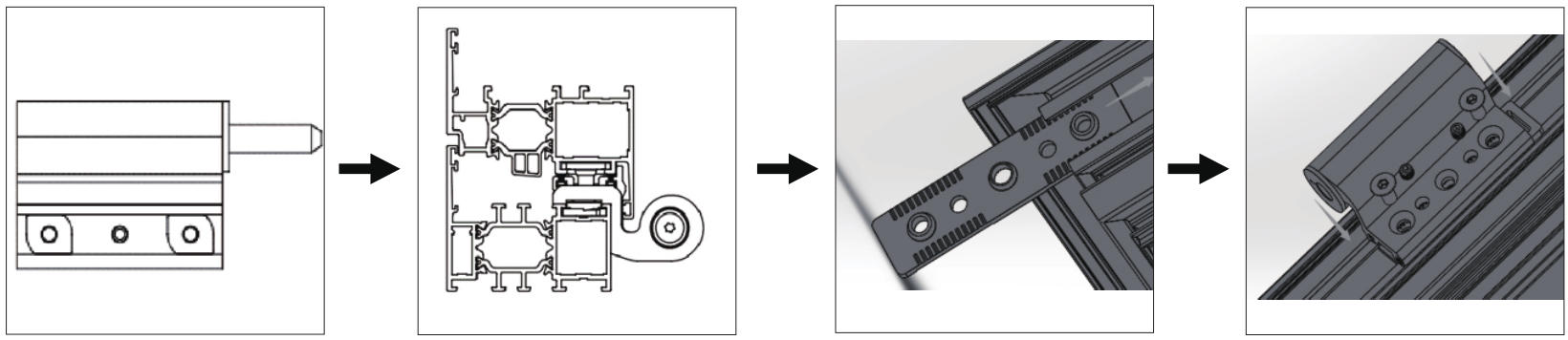

平开门系统合页安装步骤2
检查T型螺母是否已卡入框架C槽，确保其已卡紧。
将合页放在C槽表面，拧紧螺丝，T型螺母将被推入C槽。
扇侧：插入背板并放置到正确位置，与公合页对齐。
将母合页放到背板上，按照图示拧紧螺丝。
3

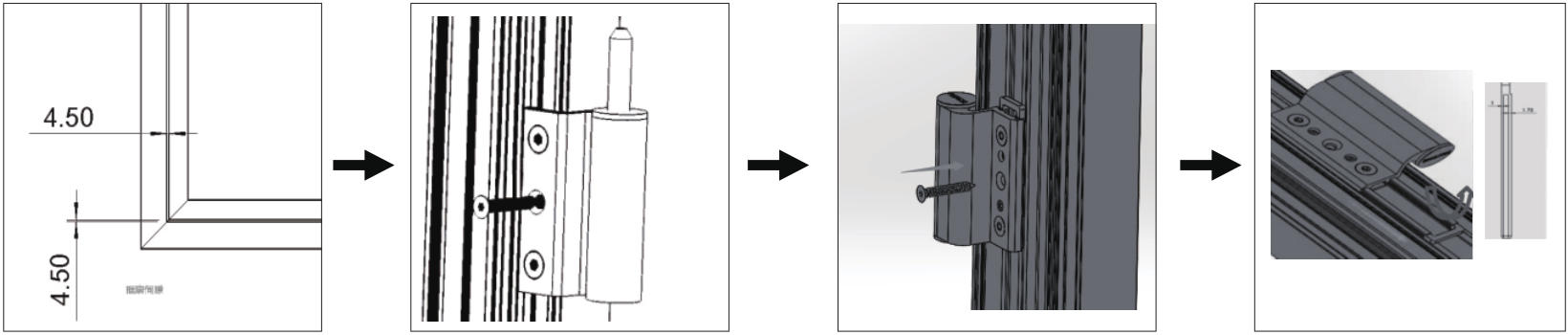

平开门系统合页安装步骤3
调整并检查4.5mm间隙是否均匀分布。
使用Torx螺丝刀工具安装自攻螺丝。
水平调节使用垫片0mm、1mm和1.7mm，建议上合页使用0mm，重型门下合页使用1.7mm。
4

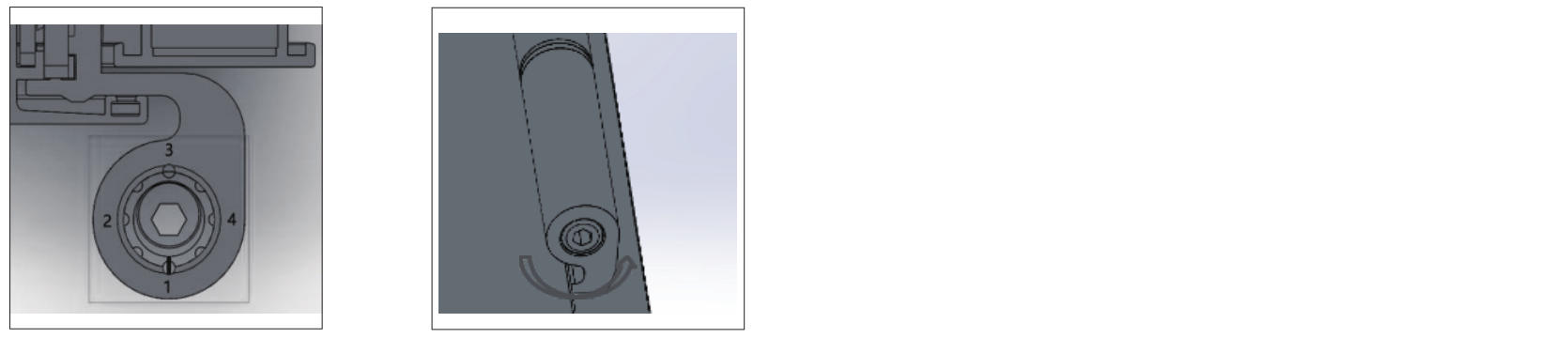

平开门系统合页安装步骤4
如图所示，将六角孔从位置1转到位置2，水平方向移动0.75mm，气密性移动0.75mm。注意可通过偏心套筒调节，同时用于气密性和水平调节的组合。
高度调节：转动螺丝的六角孔，使扇上下移动。
