摩擦杆配件简介
STAFORCE 平开门系统摩擦杆（型号：30424 (M1-M4)）采用铝合金 / 304 不锈钢材质打造，兼具轻量化与高强度；通过 1000 小时 QUV 老化测试，抗紫外线、耐候性能优异，可适应长期户外使用环境。
实现0°-90° 任意角度定位，搭配30KG 超强摩擦力，启闭稳定不晃动，能可靠承托门扇；安装快捷方便，大幅提升施工效率，满足不同场景下的使用需求。
产品种类齐全，适用门扇宽度范围为300-1800mm，可适配多种平开门型，无论是小型门扇还是大尺寸门体，都能提供稳定的定位与支撑，适用场景广泛。
STAFORCE
平开门系统 - 摩擦杆

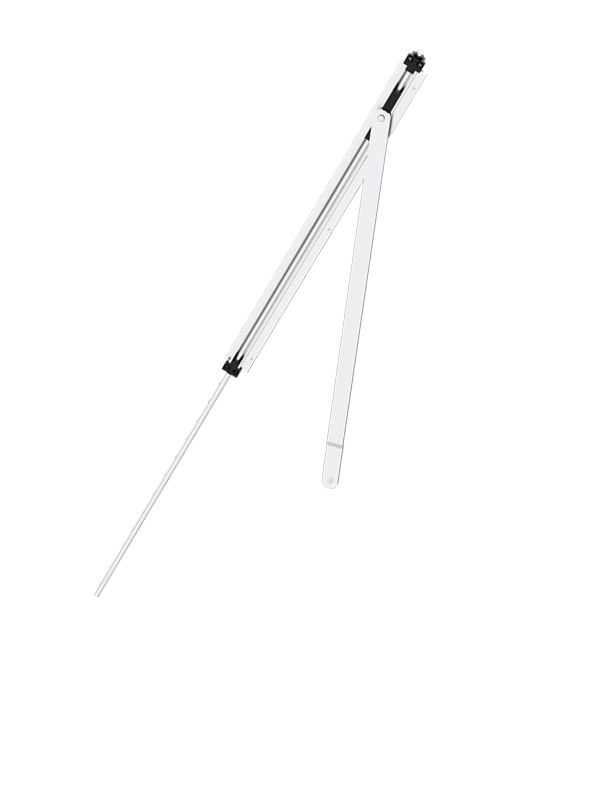

摩擦杆产品图

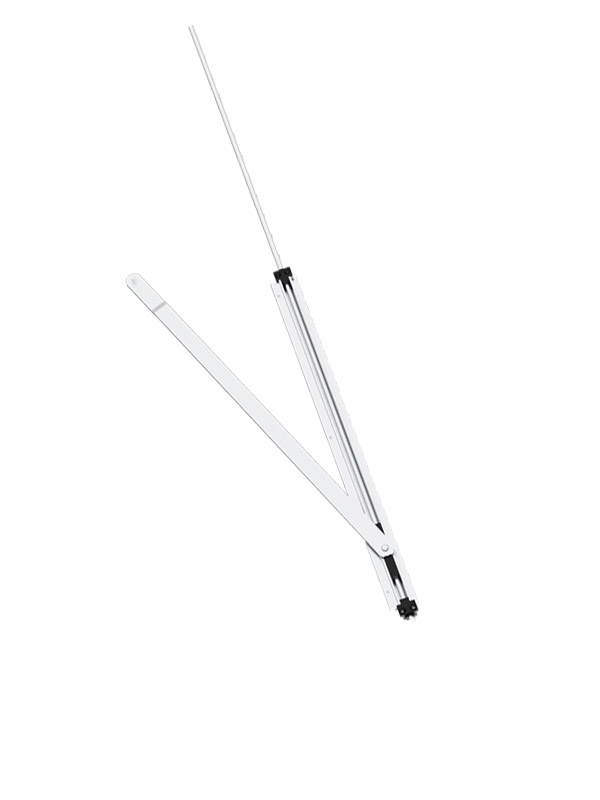

摩擦杆产品图

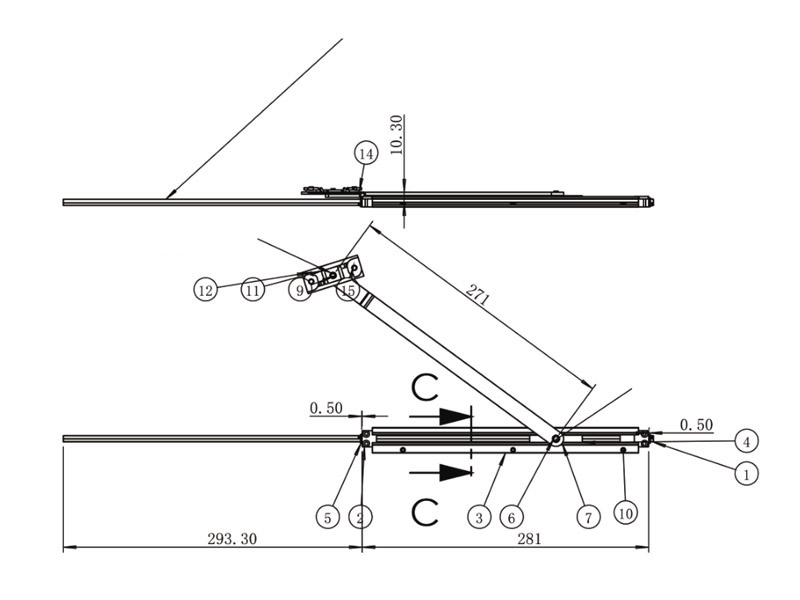

尺寸图
技术参数
- 1.安装快捷方便
- 2.实现0到90度任意定位
- 3.超强摩擦力30KG
- 4.种类多，适用范围广
平开门系统摩擦杆优点
- 1.产品名称:30424(M1-M4)摩擦杆
- 2.产品材料:铝合金/不锈钢304
- 3.QUV老化测试:1000小时
- 4.适用范围:300-1800mm
摩擦杆系列安装及选配尺寸表
| 名称Name | A | B | C | 扇框适用范围Sash Frame Range |
|---|---|---|---|---|
| 30424.01 | 268 | 200 | 206 | 470 |
| 30424.02 | 308 | 266 | 271 | 599-799mm |
| 30424.03 | 313 | 365 | 370 | 701-999mm |
| 30424.04 | 304 | 464 | 470 | 901-1199mm |
摩擦杆安装说明
1

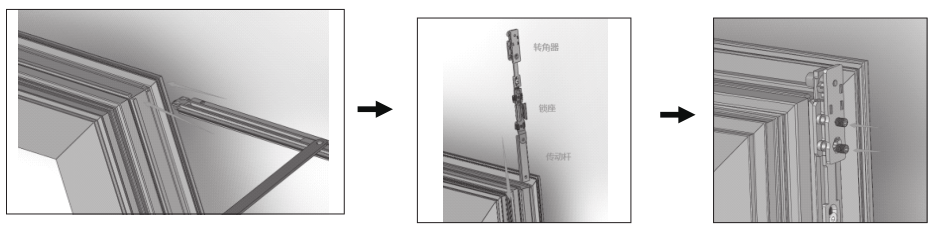

摩擦杆安装步骤1
1.把摩擦杆沿着扇框槽口插入进去确保半圆棒头完全进入槽口中。
2.把转角器，连接锁座和传动杆一起沿着扇框槽口插进去。
3.把锁盒与传动杆子接起来后，然后用T15梅花把手，把转角器的固定螺栓固定好。
2

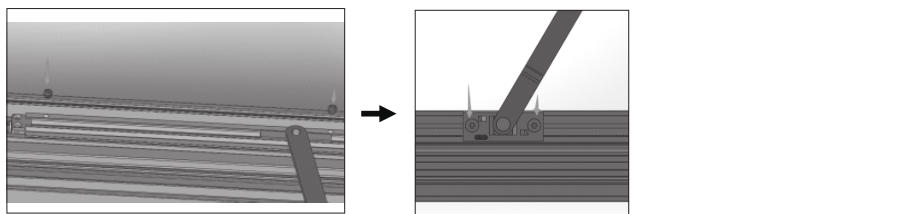

摩擦杆安装步骤2
4.把半圆棒穿入转角器后，参考摩擦杆安装尺寸资料，确定尺寸后。然后用T15梅花把手，把摩擦杆的固定螺栓固定好。
5.参考摩擦杆安装尺寸资料，确定尺寸后用T15梅花把手，把摆杆的固定螺栓固定好。确保旋片进入槽口。
